Jaringan Komputer
Jaringan komputer adalah sebuah sistem yang terdiri atas komputer, software dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuan yang sama.
Berdasarkan skala :
•Local Area Network (LAN): suatu jaringan komputer yang menghubungkan suatu komputer dengan komputer lain dengan jarak yang terbatas.
•Metropolitant Area Network (MAN): prinsip sama dengan LAN, hanya saja jaraknya lebih luas, yaitu 10-50 km.
•Wide Area Network (WAN): jaraknya antar kota, negara, dan benua. ini sama dengan internet.
Berdasarkan fungsi : Pada dasarnya setiap jaringan komputer ada yang berfungsi sebagai client dan juga server. Tetapi ada jaringan yang memiliki komputer yang khusus didedikasikan sebagai server sedangkan yang lain sebagai client. Ada juga yang tidak memiliki komputer yang khusus berfungsi sebagai server saja.
Karena itu berdasarkan fungsinya maka ada dua jenis jaringan komputer:
•Client-server
Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih. Contohnya adalah sebuah domain seperti www.detik.com yang dilayani oleh banyak komputer web server. Atau bisa juga banyak service/layanan yang diberikan oleh satu komputer. Contohnya adalah server jtk.polban.ac.id yang merupakan satu komputer dengan multi service yaitu mail server, web server, file server, database server dan lainnya.
•Peer-to-peer
Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. Contohnya dalam file sharing antar komputer di Jaringan Windows Network Neighbourhood ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data_nilai.xls dan juga memberi akses file soal_uas.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan peer to peer.
Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas: Topologi bus,Topologi bintang,Topologi cincin,Topologi mesh,Topologi pohon ,Topologi linier.
Berdasarkan kriterianya, jaringan komputer dibedakan menjadi 4 yaitu:
1.Berdasarkan distribusi sumber informasi/data
Jaringan terpusat
Jaringan ini terdiri dari komputer klient dan server yang mana komputer klient yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server.
Jaringan terdistribusi
Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient membentuk sistem jaringan tertentu.
2.Berdasarkan jangkauan geografis dibedakan menjadi:
Jaringan LAN
merupakan jaringan yang menghubungkan 2 komputer atau lebih dalam cakupan seperti laboratorium, kantor, serta dalam 1 warnet.
Jaringan MAN
Merupakan jaringan yang mencakup satu kota besar beserta daerah setempat. Contohnya jaringan telepon lokal, sistem telepon seluler, serta jaringan relay beberapa ISP internet.
Jaringan WAN
Merupakan jaringan dengan cakupan seluruh dunia. Contohnya jaringan PT Telkom, PT. Indosat, serta jaringan GSM Seluler seperti Satelindo, Telkomsel, dan masih banyak lagi.
3.Berdasarkan peranan dan hubungan tiap komputer dalam memproses data.
Jaringan Client-Server
Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client.
Jaringan Peer-to-peer
Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.
4.Berdasarkan media transmisi data
Jaringan Berkabel (Wired Network)
Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan.
Jaringan Nirkabel(WI-FI)
Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan.
TOPOLOGI JARINGAN KOMPUTER
Topologi menggambarkan struktur dari suatu jaringan atau bagaimana sebuah jaringan didesain. Pola ini sangat erat kaitannya dengan metode access dan media pengiriman yang digunakan. Topologi yang ada sangatlah tergantung dengan letak geofrapis dari masing-masing terminal, kualitas kontrol yang dibutuhkan dalam komunikasi ataupun penyampaian pesan, serta kecepatan dari pengiriman data. Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan kabel secara fisik dan topologi logik (logical topology) yang menunjukan bagaimana suatu media diakses oleh host.
Adapun topologi fisik yang umum digunakan dalam membangun sebuah jaringan adalah :
Point to Point (Titik ke-Titik)
Jaringan kerja titik ketitik merupakan jaringan kerja yang paling sederhana tetapi dapat digunakan secara luas. Begitu sederhananya jaringan ini, sehingga seringkali tidak dianggap sebagai suatu jaringan tetapi hanya merupakan komunikasi biasa. Dalam hal ini, kedua simpul mempunyai kedudukan yang setingkat, sehingga simpul manapun dapat memulai dan mengendalikan hubungan dalam jaringan tersebut. Data dikirim dari satu simpul langsung kesimpul lainnya sebagai penerima, misalnya antara terminal dengan CPU.
1.Star Network (Jaringan Bintang).
Dalam konfigurasi bintang, beberapa peralatan yang ada akan dihubungkan kedalam satu pusat komputer. Kontrol yang ada akan dipusatkan pada satu titik, seperti misalnya mengatur beban kerja serta pengaturan sumber daya yang ada. Semua link harus berhubungan dengan pusat apabila ingin menyalurkan data kesimpul lainnya yang dituju. Dalam hal ini, bila pusat mengalami gangguan, maka semua terminal juga akan terganggu. Model jaringan bintang ini relatif sangat sederhana, sehingga banyak digunakan oleh pihak per-bank-kan yang biasanya mempunyai banyak kantor cabang yang tersebar diberbagai lokasi. Dengan adanya konfigurasi bintang ini, maka segala macam kegiatan yang ada di-kantor cabang dapatlah dikontrol dan dikoordinasikan dengan baik. Disamping itu, dunia pendidikan juga banyak memanfaatkan jaringan bintang ini guna mengontrol kegiatan anak didik mereka.
Kelebihan
• Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
• Tingkat keamanan termasuk tinggi.
• Tahan terhadap lalu lintas jaringan yang sibuk.
• Penambahan dan pengurangan station dapat dilakukan dengan mudah.
Kekurangan
• Jika node tengah mengalami kerusakan, maka maka seluruh jaringan akan terhenti.
Penanganan
• Perlunya disiapkan node tengah cadangan.
2.Ring Networks (Jaringan Cincin)
Pada jaringan ini terdapat beberapa peralatan saling dihubungkan satu dengan lainnya dan pada akhirnya akan membentuk bagan seperti halnya sebuah cincin. Jaringan cincin tidak memiliki suatu titik yang bertindak sebagai pusat ataupun pengatur lalu lintas data, semua simpul mempunyai tingkatan yang sama. Data yang dikirim akan berjalan melewati beberapa simpul sehingga sampai pada simpul yang dituju. Dalam menyampaikan data, jaringan bisa bergerak dalam satu ataupun dua arah. Walaupun demikian, data yang ada tetap bergerak satu arah dalam satu saat. Pertama, pesan yang ada akan disampaikan dari titik ketitik lainnya dalam satu arah. Apabila ditemui kegagalan, misalnya terdapat kerusakan pada peralatan yang ada, maka data yang ada akan dikirim dengan cara kedua, yaitu pesan kemudian ditransmisikan dalam arah yang berlawanan, dan pada akhirnya bisa berakhir pada tempat yang dituju. Konfigurasi semacam ini relative lebih mahal apabila dibanding dengan konfigurasi jaringan bintang. Hal ini disebabkan, setiap simpul yang ada akan bertindak sebagai komputer yang akan mengatasi setiap aplikasi yang dihadapinya, serta harus mampu membagi sumber daya yang dimilikinya pada jaringan yang ada. Disamping itu, sistem ini lebih sesuai digunakan untuk sistem yang tidak terpusat (decentralized-system), dimana tidak diperlukan adanya suatu prioritas tertentu.
3.Tree Network (Jaringan Pohon)
Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.
4.Bus Network
Konfigurasi lainnya dikenal dengan istilah bus-network, yang cocok digunakan untuk daerah yang tidak terlalu luas. Setiap komputer (setiap simpul) akan dihubungkan dengan sebuah kabel komunikasi melalui sebuah interface. Setiap komputer dapat berkomunikasi langsung dengan komputer ataupun peralatan lainnya yang terdapat didalam network, dengan kata lain, semua simpul mempunyai kedudukan yang sama. Dalam hal ini, jaringan tidak tergantung kepada komputer yang ada dipusat, sehingga bila salah satu peralatan atau salah satu simpul mengalami kerusakan, sistem tetap dapat beroperasi. Setiap simpul yang ada memiliki address atau alam sendiri. Sehingga untuk meng-access data dari salah satu simpul, user atau pemakai cukup menyebutkan alamat dari simpul yang dimaksud. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.
5.Plex Network (Jaringan Kombinasi)
Merupakan jaringan yang benar-benar interaktif, dimana setiap simpul mempunyai kemampuan untuk meng-access secara langsung tidak hanya terhadap komputer, tetapi juga dengan peralatan ataupun simpul yang lain. Secara umum, jaringan ini mempunyai bentuk mirip dengan jaringan bintang. Organisasi data yang ada menggunakan de-sentralisasi, sedang untuk melakukan perawatan, digunakan fasilitas sentralisasi.
Pembagian IP Address Versi 4
Alamat IP (Internet Protocol Address atau sering disingkat IP) adalah suatu deretan angka biner antar 32-bit (untuk IPv4 atau IP versi 4) sampai 128-bit (untuk IPv6 atau IP versi 6) sebagai alamat identifikasi tiap komputer dalam jaringan Internet sebagai penunjukkan alamat dari komputer tersebut.
Ada 2 macam jenis IP pada komputer, yaitu IP public dan IP private
IP public adalah IP yg digunakan pada PC utk berkomunikasi dari dunia luar alias dgn internet base,jadi saat anda melakukan browsing pada LAN maka anda memakai IP Private dan IP Public nya dipakai oleh server, penggunaannya harus diregristasi agar IP ini tidak berkeliaran melalui router. Saat anda membangun LAN komputer-komputernya selalu diberi IP jenis private dan saat ada komputer tertentu yang akan dihubungkan langsung ke internet menggunakan IP publik.
IP private adalah jenis IP yang saat digunakannya tidak perlu diregistrasi karena ini semacam penggiring bola di internet). IP jenis ini tidak akan diteruskan kemana-mana.
Jadi dapat di katakan : Komputer yang menggunakan IP private tidak akan dikenal di internet sedangkan yang menggunakan IP publik dapat dikenal di internet.
REPEATER
Repeater berarti mengulang. Repeater dipakai bilamana pembicaraan radio 2 meter band (2 meteran) yang bekerja di frekwensi VHF rang 14 ~ 17 Mhz terputus 9 Tidak bisa menerima lawan bicara). Hal ini dikarenakan Frekwensi sifat gelombangnya lurus (Sejauh kita bisa memandang).
Bila ada halangan Gunung atau bukit maka signal akan terputus. Untuk bisa menyambung lagi maka diperlukan alat untuk mengulang signal yang dipancarkan dari radio satu ke radio lainnya. Alat ini namanya Repeater. Alat ini menerima signal radio VHF ( Very High Frequency ) & UHF ( Ultra High Frequency ) lalu menancarkan lagi signal radio itu lagi.
Di sini ada dua frekwensi yang berbeda. Satu frekwensi untuk menerima (RX/Receive) satu lagi frekwensi untuk mengirim (TX/Transmite). Untuk itu alat yang dipakai harus mendukung 2 kedua frekwensi tersebut. Yang bisa disebut yang mempunyai fasilitas Simplex Duplex.
Untuk Radio Rig biasanya sudah semua mendukung. Namun untuk HT yang keluaran lama ada yang belum mendukung. Kalau keluaran baru sudah mendukung semua. Repeater biasanya diletakan di Dipuncak gunung, Agar bisa menerima dan mengirim dalam jangkuan luas atau di Atas Gedung dll.
Semakin tinggi penempatan Repeater dan Antenna nya, semakin jelas pula signal radio yang di terimanya. Hal ini dikarenakan Frekwensi sifat gelombangnya lurus (Sejauh kita bisa memandang). Bila ada halangan Gunung atau bukit maka signal akan terputus. Untuk bisa menyambung lagi maka diperlukan alat untuk mengulang signal yang dipancarkan dari radio satu ke radio lainnya. Alat ini namanya Repeater. Alat ini menerima signal radio VHF ( Very High Frequency ) & UHF ( Ultra High Frequency ) lalu menancarkan lagi signal radio itu lagi.
Di sini ada dua frekwensi yang berbeda. Satu frekwensi untuk menerima (RX/Receive) satu lagi frekwensi untuk mengirim (TX/Transmite). Untuk itu alat yang dipakai harus mendukung 2 kedua frekwensi tersebut. Yang bisa disebut yang mempunyai fasilitas Simplex Duplex.
Untuk Radio Rig biasanya sudah semua mendukung. Namun untuk HT yang keluaran lama ada yang belum mendukung. Kalau keluaran baru sudah mendukung semua. Repeater biasanya diletakan di Dipuncak gunung, Agar bisa menerima dan mengirim dalam jangkuan luas atau di Atas Gedung dll.
Semakin tinggi penempatan Repeater dan Antenna nya, semakin jelas pula signal radio yang di terimanya. Digunakan untuk mengatasi keterbatasan (jarak, kualitas sinyal) fisik suatu segmen jaringan. Dapat juga digunakan untuk menggabungkan beberapa segmen suatu jaringan yang besar (misalnya Ethernet to Ethernet) , namun dalam membangun jaringan fisik yang besar, perlu diperhatikan bahwa aturan panjang kabel maksimum tidak dapat dilampaui dengan menggunakan repeater ini. Contohnya, kabel coaxial 50 ohm pada Ethernet hanya bisa total sampai 2,3 km dan batasan ini tidak dapat diatasi dengan menggunakan repeater. Karena bekerja pada physical layer, repeater tidak dapat menghubungkan misalnya antara protokol data link layer yang berbeda (misalnya Ethernet dengan Token Ring). Hal ini disebabkan karena repeater mempunyai bit korespondensi dengan data link atau network layer.
Hub mempunyai fungsi sebagai repeater, oleh karena itu hub kadang juga disebut sebagai multiport/modular repeater.
Harap diperhatikan, penggabungan dua atau lebih segmen network dengan menggunakan repeater akan mengakibatkan seluruh traffic data akan menyebar ke seluruh jaringan, tanpa memandang apakah traffic data tsb diperlukan atau tidak di seluruh jaringan. Jika jumlah station semakin banyak, dan traffic data sangat tinggi, maka beban pada backbone jaringan tentunya akan menjadi berat. Akhirnya kinerja jaringan akan menurun, dan kelambatan akses akan terasa.
Untuk itulah dalam merancang sebuah network, seorang network administrator memerlukan pengetahuan dan antisipatif terhadap beban jaringan yang akan terjadi.
Pengetahuan tentang topologi fisik, logic, manajemen traffic jaringan, jenis dan karakteristik protocol pada masing-masing physical sampai dengan application layer sangat diperlukan.
Router
Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).
Analogi Router dan Switch
Sebagai ilustrasi perbedaan fungsi dari router dan switch adalah switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.
Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.
Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.
Switch
Switch adalah suatu perangkat yang di gunakan di layer data-link. Sama hal nya dengan hub, switch menghubungkan banyak hosts ke network. Namun tidak seperti hub, sebuah switch bisa langsung meneruskan pesan ke tempat yang dituju tanpa membroadcast pesan tersebut ke semua host. Ketika suatu host mengirim pesan ke host lain dalam jangkauan switch, switch tersebut menerima dan menerjemahkan frame dari pesan tersebut untuk membaca MAC address nya.
Dalam melakukan pekerjaannya switch biasanya membuat sebuah tabel yang biasa disebut tabel MAC address. Tabel tersebut berisi daftar port-port yang aktif dan MAC address dari host – host yg terhubung dengan switch tersebut. Ketika pesan dikirimkan antar host, switch mengecek apakah alamat tujuan dari pesan tersebut ada di dalam tabelnya atau tidak. Jika ada, switch akan membuat koneksi sementara antara port pengirim dan penerima. Kemudian suatu jaringan khusus akan terbentuk sehingga kedua host tersebut bisa berkomunikasi. Host-host lain yang terhubung dengan switch tersebut tidak akan mendapakan share bandwith dari jaringan tersebut dan mereka tidak akan menerima kiriman yang memang tidak di tujukan kepada mereka.
Setiap ada pengiriman pesan baru, koneksi / jaringan khusus seperti di atas akan dibuat, hal ini mencegah terjadinya tabrakan pesan ketika ada 2 host mengirimkan pesan pada saat yang bersamaan.
Jumat, 31 Desember 2010
Jumat, 24 Desember 2010
TroubleShooting pada PC
TroubleShooting Pada Komputer
Komputer sudah merupakan alat bantu yang tergolong penting saat ini. Sebagai pengguna atau pemakai komputer tentunya kita juga pernah mengalami masalah dengan komputer. Hal tersebut dapat diakibatkan adanya ketidaksesuaian dari komponen dasar komputer itu sendiri yang biasanya berkaitan dengan Software (perangkat lunak atau aplikasinya), Hardware (perangkat keras) atau Brainware (si pemakai komputer).
Pengertian Troubleshooting Komputer.
Dalam dunia komputer, segala sesuatu masalah yang berhubungan dengan komputer disebut Troubleshooting dan timbulnya masalah dalam komputer tentu ada sebabnya. Belajar untuk mendeteksi masalah pada komputer yang berhubungan dengan Hardware dan dengan Software sebaiknya melakukan pendeteksian sederhana dahulu seperti pemeriksaan file-file yang berhubungan dengan Software atau spesifikasi permintaan (requirement) dari Software. Apabila permasalahannya cukup rumit, sebaiknya install ulang saja Software tersebut, karena akan terlalu rumit untuk memperbaiki sebuah Software, sedangkan untuk permasalahan dengan Brainware.
Teknik dalam Troubleshooting.
Terdapat dua macam teknik dalam mendeteksi permasalahan dalam komputer, yaitu teknik Forward dan teknik Backward. Untuk lebih mengenal kedua teknik tersebut, ada baiknya kita bahas terlebih dahulu definisi dari masing-masing teknik tersebut.
1. Teknik Forward.
Sesuai dengan namanya, maka dalam teknik ini segala macam permasalahan dideteksi semenjak awal komputer dirakit dan biasanya teknik ini hanya digunakan oleh orang-orang dealer komputer yang sering melakukan perakitan komputer. Pada teknik ini hanya dilakukan pendeteksian masalah secara sederhana dan dilakukan sebelum komputer dinyalakan (dialiri listrik). Untuk mempermudah silakan simak contoh berikut :
• Setelah komputer selesai dirakit, maka dilakukan pemeriksaan pada semua Hardware yang telah terpasang, misalnya memeriksa hubungan dari kabel Power Supply ke soket power pada Motherboard.
• Untuk casing ATX, kita periksa apakah kabel Power Switch sudah terpasang dengan benar.
2. Teknik Backward.
Hampir sama dengan teknik sebelumnya, teknik Backward adalah teknik untuk mendeteksi kesalahan pada komputer setelah komputer dinyalakan (dialiri listrik). Teknik lebih banyak digunakan karena pada umumnya permasalahan dalam komputer baru akan timbul setelah “jam terbang” komputernya sudah banyak dan ini sudah merupakan hal yang wajar. Dapat kita ambil beberapa contoh sebagai berikut :
• Floppy Disk yang tidak dapat membaca disket dengan baik.
• Komputer tidak mau menyala saat tombol power pada casing ditekan.
Tabel Pendeteksian Masalah.
Setelah penjelasan sederhana dari kedua teknik tersebut penulis akan membahas lebih dalam lagi ke teknik Backward, karena bagi pengguna komputer rumahan tentunya teknik ini lebih banyak akan digunakan ketimbang teknik Forward. Untuk lebih mempermudah dalam pendeteksian masalah pada komputer Anda, silakan simak tabel berikut :
No Komponen Analisa Masalah
1 Power Supply Analisa Pengukuran
2 MotherBoard Pemeriksaan Komponen
3 Speaker Jack Speaker tidak tertancap dengan benar
4 Ram Analisa Suara (beep)
5 VGA Card/Monitor Periksa Kabel VGA atau Cek VGA Add-on anda
6 Keyboard Analisa Output Keyboard
7 I/O Disk Cek Hardisk Anda
Keterangan Lanjutan :
Analisa Masalah.
Pada tahapan ini, pendeteksian masalah dengan cara mengukur tegangan listrik pada komponen nomor 1 sampai 3. Gunakan alat bantu seperti multitester untuk mengukur tegangan yang diterima atau diberikan komponen tersebut.
Contoh : Mengukur tegangan listrik yang diterima oleh Power Supply, lalu mengukur tegangan yang diberikan oleh Power Supply ke komponen lainnya.
Analisa Suara.
Pada tahapan ini pendeteksian masalah menggunakan kode suara (beep) yang dimiliki oleh BIOS dan dapat kita dengar lewat PC Speaker. Pastikan kabel PC Speaker sudah terpasang dengan baik. Kemungkinan letak permasalahan ada di komponen nomor 4 dan 5. Untuk mempermudah pengenalan kode suara tersebut, silakan simak keterangan berikut :
• Bunyi beep pendek satu kali, artinya sistem telah melakukan proses Boot dengan baik.
• Bunyi beep pendek 2 kali, artinya ada masalah pada konfigurasi atau seting pada CMOS.
• Bunyi beep panjang 1 kali dan pendek 1 kali, artinya ada masalah pada Motherboard atau DRAM.
• Bunyi beep panjang 1 kali dan pendek 2 kali, artinya ada masalah pada monitor atau VGA Card.
• Bunyi beep panjang 1 kali dan pendek 3 kali, artinya ada masalah pada Keyboard.
• Bunyi beep panjang 1 kali dan pendek 9 kali, artinya ada masalah pada ROM BIOS.
• Bunyi beep panjang terus-menerus, artinya ada masalah di DRAM.
• Bunyi beep pendek terus-menerus, artinya ada masalah penerimaan tegangan (power).
• Pada beberapa merk Motherboard akan mengeluarkan bunyi beep beberapa kali apabila temperatur processornya terlalu tinggi (panas).
Catatan : kode bunyi beep diatas berlaku pada AWARD BIOS, untuk jenis BIOS yang lain kemungkinan memiliki kode bunyi beep yang berbeda.
Analisa Tampilan.
Pada tahapan ini pendeteksian masalah cenderung lebih mudah karena letak permasalahan dapat diketahui berdasarkan pesan error yang ditampilkan di monitor. Kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9.
Contoh : Pada saat komputer dinyalakan tampil pesan Keyboard Error, maka dapat dipastikan letak permasalahan hanya pada Keyboard.
Cara Cepat Mengenali Troubleshooting
• Apabila terjadi masalah dan sistem masih memberikan tampilan pesan pada monitor atau disertai dengan bunyi beep 1 atau 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9, yaitu pada Keyboard, I/O Disk (Harddisk).
• Apabila terjadi masalah dan sistem memberikan kode bunyi beep lebih dari 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 4 dan 5, yaitu RAM, VGA Card dan Monitor.
• Sedangkan untuk masalah yang tidak disertai pesan pada monitor atau kode bunyi beep, kemungkinan besar letak permasalahan ada di komponen nomor 1 dan 2, yaitu Power Suplly dan Motherboard.
Komputer sudah merupakan alat bantu yang tergolong penting saat ini. Sebagai pengguna atau pemakai komputer tentunya kita juga pernah mengalami masalah dengan komputer. Hal tersebut dapat diakibatkan adanya ketidaksesuaian dari komponen dasar komputer itu sendiri yang biasanya berkaitan dengan Software (perangkat lunak atau aplikasinya), Hardware (perangkat keras) atau Brainware (si pemakai komputer).
Pengertian Troubleshooting Komputer.
Dalam dunia komputer, segala sesuatu masalah yang berhubungan dengan komputer disebut Troubleshooting dan timbulnya masalah dalam komputer tentu ada sebabnya. Belajar untuk mendeteksi masalah pada komputer yang berhubungan dengan Hardware dan dengan Software sebaiknya melakukan pendeteksian sederhana dahulu seperti pemeriksaan file-file yang berhubungan dengan Software atau spesifikasi permintaan (requirement) dari Software. Apabila permasalahannya cukup rumit, sebaiknya install ulang saja Software tersebut, karena akan terlalu rumit untuk memperbaiki sebuah Software, sedangkan untuk permasalahan dengan Brainware.
Teknik dalam Troubleshooting.
Terdapat dua macam teknik dalam mendeteksi permasalahan dalam komputer, yaitu teknik Forward dan teknik Backward. Untuk lebih mengenal kedua teknik tersebut, ada baiknya kita bahas terlebih dahulu definisi dari masing-masing teknik tersebut.
1. Teknik Forward.
Sesuai dengan namanya, maka dalam teknik ini segala macam permasalahan dideteksi semenjak awal komputer dirakit dan biasanya teknik ini hanya digunakan oleh orang-orang dealer komputer yang sering melakukan perakitan komputer. Pada teknik ini hanya dilakukan pendeteksian masalah secara sederhana dan dilakukan sebelum komputer dinyalakan (dialiri listrik). Untuk mempermudah silakan simak contoh berikut :
• Setelah komputer selesai dirakit, maka dilakukan pemeriksaan pada semua Hardware yang telah terpasang, misalnya memeriksa hubungan dari kabel Power Supply ke soket power pada Motherboard.
• Untuk casing ATX, kita periksa apakah kabel Power Switch sudah terpasang dengan benar.
2. Teknik Backward.
Hampir sama dengan teknik sebelumnya, teknik Backward adalah teknik untuk mendeteksi kesalahan pada komputer setelah komputer dinyalakan (dialiri listrik). Teknik lebih banyak digunakan karena pada umumnya permasalahan dalam komputer baru akan timbul setelah “jam terbang” komputernya sudah banyak dan ini sudah merupakan hal yang wajar. Dapat kita ambil beberapa contoh sebagai berikut :
• Floppy Disk yang tidak dapat membaca disket dengan baik.
• Komputer tidak mau menyala saat tombol power pada casing ditekan.
Tabel Pendeteksian Masalah.
Setelah penjelasan sederhana dari kedua teknik tersebut penulis akan membahas lebih dalam lagi ke teknik Backward, karena bagi pengguna komputer rumahan tentunya teknik ini lebih banyak akan digunakan ketimbang teknik Forward. Untuk lebih mempermudah dalam pendeteksian masalah pada komputer Anda, silakan simak tabel berikut :
No Komponen Analisa Masalah
1 Power Supply Analisa Pengukuran
2 MotherBoard Pemeriksaan Komponen
3 Speaker Jack Speaker tidak tertancap dengan benar
4 Ram Analisa Suara (beep)
5 VGA Card/Monitor Periksa Kabel VGA atau Cek VGA Add-on anda
6 Keyboard Analisa Output Keyboard
7 I/O Disk Cek Hardisk Anda
Keterangan Lanjutan :
Analisa Masalah.
Pada tahapan ini, pendeteksian masalah dengan cara mengukur tegangan listrik pada komponen nomor 1 sampai 3. Gunakan alat bantu seperti multitester untuk mengukur tegangan yang diterima atau diberikan komponen tersebut.
Contoh : Mengukur tegangan listrik yang diterima oleh Power Supply, lalu mengukur tegangan yang diberikan oleh Power Supply ke komponen lainnya.
Analisa Suara.
Pada tahapan ini pendeteksian masalah menggunakan kode suara (beep) yang dimiliki oleh BIOS dan dapat kita dengar lewat PC Speaker. Pastikan kabel PC Speaker sudah terpasang dengan baik. Kemungkinan letak permasalahan ada di komponen nomor 4 dan 5. Untuk mempermudah pengenalan kode suara tersebut, silakan simak keterangan berikut :
• Bunyi beep pendek satu kali, artinya sistem telah melakukan proses Boot dengan baik.
• Bunyi beep pendek 2 kali, artinya ada masalah pada konfigurasi atau seting pada CMOS.
• Bunyi beep panjang 1 kali dan pendek 1 kali, artinya ada masalah pada Motherboard atau DRAM.
• Bunyi beep panjang 1 kali dan pendek 2 kali, artinya ada masalah pada monitor atau VGA Card.
• Bunyi beep panjang 1 kali dan pendek 3 kali, artinya ada masalah pada Keyboard.
• Bunyi beep panjang 1 kali dan pendek 9 kali, artinya ada masalah pada ROM BIOS.
• Bunyi beep panjang terus-menerus, artinya ada masalah di DRAM.
• Bunyi beep pendek terus-menerus, artinya ada masalah penerimaan tegangan (power).
• Pada beberapa merk Motherboard akan mengeluarkan bunyi beep beberapa kali apabila temperatur processornya terlalu tinggi (panas).
Catatan : kode bunyi beep diatas berlaku pada AWARD BIOS, untuk jenis BIOS yang lain kemungkinan memiliki kode bunyi beep yang berbeda.
Analisa Tampilan.
Pada tahapan ini pendeteksian masalah cenderung lebih mudah karena letak permasalahan dapat diketahui berdasarkan pesan error yang ditampilkan di monitor. Kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9.
Contoh : Pada saat komputer dinyalakan tampil pesan Keyboard Error, maka dapat dipastikan letak permasalahan hanya pada Keyboard.
Cara Cepat Mengenali Troubleshooting
• Apabila terjadi masalah dan sistem masih memberikan tampilan pesan pada monitor atau disertai dengan bunyi beep 1 atau 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9, yaitu pada Keyboard, I/O Disk (Harddisk).
• Apabila terjadi masalah dan sistem memberikan kode bunyi beep lebih dari 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 4 dan 5, yaitu RAM, VGA Card dan Monitor.
• Sedangkan untuk masalah yang tidak disertai pesan pada monitor atau kode bunyi beep, kemungkinan besar letak permasalahan ada di komponen nomor 1 dan 2, yaitu Power Suplly dan Motherboard.
Minggu, 19 Desember 2010
Cara Installasi Ubuntu 9.10
Cara Menginstal Ubuntu 9.10
Syarat untuk menginstal
Siapkan Ubuntu 9.10 Desktop ISO image yang sesuai dengan arsitektur komputer Anda (i386 atau amd64), dan bisa didownload. Bila download Anda sudah selesai, bakar ISO image tersebut dengan aplikasi CD/DVD burning favorit Anda (Nero, CDBurnerXP, Roxio) pada CD blank dengan speed 8x.
Kemudian pilih bahasa yang anda inginkan. Setelah itu, pilih opsi Install Ubuntu dan kemudian tekan enter. Tunggu sampai CD dimuat ke dalam RAM. Setelah itu Anda akan melihat wallpaper untuk beberapa saat. Ketika installer muncul, Anda akan bisa memilih bahasa yang Anda inginkan untuk keseluruhan proses instalasi.
Klik tombol “Forward” untuk melanjutkan.
Pada layar kedua akan menampilkan peta bumi. Waktu dari sistem komputer Anda akan menggunakan pilihan lokasi yang Anda tentukan. Anda juga dapat memilih lokasi menggunakan drop down list yang terletak pada bagian bawah layar.
Klik tombol “Forward” setelah Anda memilih lokasi yang diinginkan.
Pada layar ketiga, Anda bisa memilih layout keyboard yang Anda inginkan. Namun layout default biasanya adalah yang sering digunakan.
Klik tombol “Forward” jika konfigurasi keyboard telah selesai Anda tentukan.
Anda memiliki empat pilihan:
1. Jika komputer Anda sudah ada os lain (misalnya Windows 7) dan Anda menginginkan sistem dual boot, pilih opsi pertama: “Install them side by side, choosing between them at each startup.
2. Jika Anda ingin menghapus operating system yang ada, atau hard drive sudah kosong dan Anda ingin installer secara otomatis melakukan partisi hard drive, pilihlah opsi kedua, “Use the entire disk”.
3. Opsi ketiga adalah “Use the largest continuous free space” dan akan menginstall Ubuntu 9.10 pada space yang belum dipartisi pada hard drive yang dipilih.
4. Opsi keempat adalah “Specify partitions manually” dan pilihan ini sangat direkomendasikan untuk pengguna level advanced, pilihan ini untuk membuat partisi khusus atau melakukan format hard drive dengan sistem file lain. Ini juga dapat digunakan untuk membuat partisi /home yang sangat berguna untuk melakukan instalasi ulang keseluruhan sistem.
Berikut cara yang digunakan apabila Anda melakukan partisi manual dengan /home:
- Pilih “Specifiy partitions manually (advanced)” dan klik tombol “Forward”.
- Pastikan hard drive yang dipilih sudah benar. /dev/sda adalah physical hard drive pertama. /dev/sdb adalah hard drive kedua pada komputer Anda. Jadi, pastikan hard drive mana yang ingin Anda format! Kalau tidak, Anda akan kehilangan seluruh data pada hard drive tersebut!
- Misalkan hard drive yang dipilih kosong (tidak ada operating system atau data penting pada hard drive yang dipilih), namun ada sedikit partisi. Pilih setiap partisi dan klik tombol “Delete”. Setelah beberapa saat, akan muncul kata “free space”. Lakukan hal yang sama dengan partisi lain pada hard drive yang dipilih sampai semuanya terhapus dan muncul kata “free space”.
- Pilih kata “free space”, lalu klik tombol “Add”. Pada jendela yang baru, ketikkan 2000 pada kolom “New partition size in megabytes” dan pilih opsi “swap area” dari drop down list “Use as:”. Klik tombol OK dan dalam beberapa saat Anda akan melihat baris “swap” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru, pilih opsi “Primary”, ketikkan nilai antara 10.000 dan 50.000 pada kolom “New partition size in megabytes” dan pilih / sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru yang munbul, pilih opsi “Primary”, ketikkan nilai antara 30.000 dan 50.000 (atau space yang tersisa pada hard drive Anda) pada kolom “New partition size in megabytes” dan pilih /home sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /home” dengan ukuran yang telah ditentukan.
klik tombol “Forward” untuk melanjutkan instalasi.
Isilah kolom yang tersedia dengan nama asli Anda, nama yang Anda inginkan untuk login pada OS Ubuntu (yang disebut juga dengan “username” yang dibutuhkan untuk login pada system), password dan nama komputer (secara otomatis sudah tertulis, namun bisa Anda ganti). Pada tahapan ini, ada opsi yang disebut “Log in automatically”. Jika kotak pilihan ini Anda centang, maka Anda akan login secara otomatis pada Ubuntu Desktop. Klik tombol “Forward” untuk melanjutkan.
Pada tahapan ini, Anda dapat memilih untuk menginstall boot loader pada partisi lain atau hard drive, namun ini sangat direkomendasikan bagi yang sudah advanced saja. Untuk itu, klik tombol “Advanced” dan pilih drive yang benar (USB stick).
Klik tombol “Install” untuk memulai proses instalasi.
Setelah kira-kira 10 sampai 18 menit (tergantung pada spesifikasi komputer Anda), pop-up window akan muncul, mengingatkan Anda bahwa instalasi sudah selesai, Anda perlu melakukan restart komputer untuk melihat operating system Ubuntu berjalan. Klik tombol “Restart now”. CD akan dikeluarkan dari CD ROM, lalu tekan tombol “Enter” untuk reboot. Komputer akan direset, dalam beberapa saat Anda akan melihat Ubuntu boot splash dan Xsplash. Pada layar login, klik pada username Anda dan masukkan passwordnya. Klik Log in atau tombol enter. Dan setelah itu silahkan nikmati ubuntu anda 9.10 anda.
Syarat untuk menginstal
Siapkan Ubuntu 9.10 Desktop ISO image yang sesuai dengan arsitektur komputer Anda (i386 atau amd64), dan bisa didownload. Bila download Anda sudah selesai, bakar ISO image tersebut dengan aplikasi CD/DVD burning favorit Anda (Nero, CDBurnerXP, Roxio) pada CD blank dengan speed 8x.
Kemudian pilih bahasa yang anda inginkan. Setelah itu, pilih opsi Install Ubuntu dan kemudian tekan enter. Tunggu sampai CD dimuat ke dalam RAM. Setelah itu Anda akan melihat wallpaper untuk beberapa saat. Ketika installer muncul, Anda akan bisa memilih bahasa yang Anda inginkan untuk keseluruhan proses instalasi.
Klik tombol “Forward” untuk melanjutkan.
Pada layar kedua akan menampilkan peta bumi. Waktu dari sistem komputer Anda akan menggunakan pilihan lokasi yang Anda tentukan. Anda juga dapat memilih lokasi menggunakan drop down list yang terletak pada bagian bawah layar.
Klik tombol “Forward” setelah Anda memilih lokasi yang diinginkan.
Pada layar ketiga, Anda bisa memilih layout keyboard yang Anda inginkan. Namun layout default biasanya adalah yang sering digunakan.
Klik tombol “Forward” jika konfigurasi keyboard telah selesai Anda tentukan.
Anda memiliki empat pilihan:
1. Jika komputer Anda sudah ada os lain (misalnya Windows 7) dan Anda menginginkan sistem dual boot, pilih opsi pertama: “Install them side by side, choosing between them at each startup.
2. Jika Anda ingin menghapus operating system yang ada, atau hard drive sudah kosong dan Anda ingin installer secara otomatis melakukan partisi hard drive, pilihlah opsi kedua, “Use the entire disk”.
3. Opsi ketiga adalah “Use the largest continuous free space” dan akan menginstall Ubuntu 9.10 pada space yang belum dipartisi pada hard drive yang dipilih.
4. Opsi keempat adalah “Specify partitions manually” dan pilihan ini sangat direkomendasikan untuk pengguna level advanced, pilihan ini untuk membuat partisi khusus atau melakukan format hard drive dengan sistem file lain. Ini juga dapat digunakan untuk membuat partisi /home yang sangat berguna untuk melakukan instalasi ulang keseluruhan sistem.
Berikut cara yang digunakan apabila Anda melakukan partisi manual dengan /home:
- Pilih “Specifiy partitions manually (advanced)” dan klik tombol “Forward”.
- Pastikan hard drive yang dipilih sudah benar. /dev/sda adalah physical hard drive pertama. /dev/sdb adalah hard drive kedua pada komputer Anda. Jadi, pastikan hard drive mana yang ingin Anda format! Kalau tidak, Anda akan kehilangan seluruh data pada hard drive tersebut!
- Misalkan hard drive yang dipilih kosong (tidak ada operating system atau data penting pada hard drive yang dipilih), namun ada sedikit partisi. Pilih setiap partisi dan klik tombol “Delete”. Setelah beberapa saat, akan muncul kata “free space”. Lakukan hal yang sama dengan partisi lain pada hard drive yang dipilih sampai semuanya terhapus dan muncul kata “free space”.
- Pilih kata “free space”, lalu klik tombol “Add”. Pada jendela yang baru, ketikkan 2000 pada kolom “New partition size in megabytes” dan pilih opsi “swap area” dari drop down list “Use as:”. Klik tombol OK dan dalam beberapa saat Anda akan melihat baris “swap” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru, pilih opsi “Primary”, ketikkan nilai antara 10.000 dan 50.000 pada kolom “New partition size in megabytes” dan pilih / sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru yang munbul, pilih opsi “Primary”, ketikkan nilai antara 30.000 dan 50.000 (atau space yang tersisa pada hard drive Anda) pada kolom “New partition size in megabytes” dan pilih /home sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /home” dengan ukuran yang telah ditentukan.
klik tombol “Forward” untuk melanjutkan instalasi.
Isilah kolom yang tersedia dengan nama asli Anda, nama yang Anda inginkan untuk login pada OS Ubuntu (yang disebut juga dengan “username” yang dibutuhkan untuk login pada system), password dan nama komputer (secara otomatis sudah tertulis, namun bisa Anda ganti). Pada tahapan ini, ada opsi yang disebut “Log in automatically”. Jika kotak pilihan ini Anda centang, maka Anda akan login secara otomatis pada Ubuntu Desktop. Klik tombol “Forward” untuk melanjutkan.
Pada tahapan ini, Anda dapat memilih untuk menginstall boot loader pada partisi lain atau hard drive, namun ini sangat direkomendasikan bagi yang sudah advanced saja. Untuk itu, klik tombol “Advanced” dan pilih drive yang benar (USB stick).
Klik tombol “Install” untuk memulai proses instalasi.
Setelah kira-kira 10 sampai 18 menit (tergantung pada spesifikasi komputer Anda), pop-up window akan muncul, mengingatkan Anda bahwa instalasi sudah selesai, Anda perlu melakukan restart komputer untuk melihat operating system Ubuntu berjalan. Klik tombol “Restart now”. CD akan dikeluarkan dari CD ROM, lalu tekan tombol “Enter” untuk reboot. Komputer akan direset, dalam beberapa saat Anda akan melihat Ubuntu boot splash dan Xsplash. Pada layar login, klik pada username Anda dan masukkan passwordnya. Klik Log in atau tombol enter. Dan setelah itu silahkan nikmati ubuntu anda 9.10 anda.
Jumat, 10 Desember 2010
Cara Kerja VGA dan Sound Card
Cara kerja VGA Card
Sebuah komponen dari sistem, biasanya berupa kartu ekspansi, yang menghasilkan citra 2 dimensi atau 3 dimensi pada layar monitor, kartu grafis mengubah bilangan biner satu dan nol dari hasil komputsai menjadi sebuah citra dimana kita dapat berinteraksi dengannya melalui layar monitor. Dengan kata lain, kita tidak dapat menggunakan komputer dengan cara yang lain sejauh ini tanpa bantuan dari teknologi grafis terdepan.
Kartu VGA adalah komponen yang tugasnya menghasilkan tampilan secara visual dari komputer kalian. Hampir semua program menghasilkan keluaran visual, kartu VGA adalah hardware yang memberikan perintah kepada monitor untuk menampilkan keluaran visual yang dapat kita lihat.Sebuah komponen dari sistem, biasanya berupa kartu ekspansi, yang menghasilkan citra 2 dimensi atau 3 dimensi pada layar monitor.
Sebagai salah satu bagian penting dari PC Anda (selain CPU dan harddisk), kartu grafis mengubah bilangan binari satu dan nol dari hasil komputsai menjadi sebuah citra dimana kita dapat berinteraksi dengannya melalui layar monitor. Dengan kata lain, kita tidak dapat menggunakan komputer dengan cara yang lain sejauh ini tanpa bantuan dari teknologi grafis terdepan.Kartu grafis dapat menangani seluruh kalkulasi citra 2D dan 3D dan melakukan rendering, dan mengambil alih tugas berat berat tersebut dari CPU. Kartu grafis kualitas atas harganya sekitar US$300, walau dengan setengahnya Anda pun dapat memperoleh kartu grafis 3D lain yang cukup cepat. Chipset grafis terbaru meningkatkan kinerja kartu grafis, dan para vendor biasanya merilis chipset baru antara 6 sampai 12 bulan sekali. Hampir semua kartu grafis modern menggunakan slot AGP (accelerated graphics port) pada PC dan memiliki memori sekurangnya 16MB.
Hanya game 3D terbaru dan CAD (computer-aided design) kelas high-end yang benar-benar memanfaatkan sepenuhnya kemampuan kartu grafis terbaru tersebut. Gambar atau citra yang Anda lihat di layar monitor mengambil rute yang kompleks di dalam PC. Saat aplikasi yang Anda jalankan ingin menciptakan sebuah citra, ia akan memohon pertolongan pada bagian dari sistem operasi yang terhubungkan dengan kartu grafis (yang disebut interface driver grafis). Sebagai jawabannya, driver grafis--software yang berfungsi sebagai perantara OS (operating system/sistem operasi) dan kartu grafis--mendengarkan instruksi yang diberikan baik dari OS atau dari aplikasi, kemudian mengambil data digital yang diperlukan dan mengkonversikannya menjadi sebuah format yang dimengerti oleh kartu grafis tersebut.
Cara Kerja Sound Card
Kartu suara (Sound Card) adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam suara. Pada awalnya, Sound Card hanyalah sebagai pelengkap dari komputer. Namun sekarang, sound card adalah perangkat wajib di setiap komputer. Dilihat dari cara pemasangannya, sound card dibagi 3:
- Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.
- Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI
- Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire
Suara atau driver suara adalah program yang sistem operasi komputer Anda untuk mengaktifkan suara mereka. Jika musik, suara, permainan atau audio ke web video dan film di komputer Anda untuk mendengar Anda membawa PC Anda dan file audio seperti file WAV untuk memastikan bahwa suara yang Anda dengar. Kartu suara adalah bagian fisik dari hardware di komputer Anda. Sebuah driver kartu suara adalah program yang mengarah ke komunikasi dan terjemahan antara kode produsen kartu dan sistem operasi komputer.
Jumat, 03 Desember 2010
bandwidth dan bus speed memory
SPEED MEMORY
Pengertian Bus Speed adalah berapa kali transfer data dlm 1 detik. Artinya, dgn Bus
Speed 200 MHz maka dlm 1 detik terjadi 200 juta kali transfer data. Khusus unt RAM
jenis DDR, dimana DDR adalah singkatan dari Double Data Rate, maka dlm satu kali
clock (transfer) terdiri dari 2 cycles. Sehingga kecepatan efektif RAM DDR adalah 2 kali
Bus Speednya.
Perlu kita ketahui bahwa 1 keping RAM memiliki lebar jalur (buswidth) sebesar 64 bit.
Mengingat 8 bit = 1 Byte, maka 64 bit = 8 Bytes. Buswidth ini bisa kita umpamakan
loket jalan toll, kalau banyaknya loket 64 maka dlm satu saat terjadi 64 transaksi secara
bersamaan. Jadi dlm 1 clock bisa terjadi transfer data sebesar 8 Bytes (atau 64 bit).
Berikut adalah tabel kecepatan DDR2:
Catatan:
• DDR2 400 MHz dan DDR2 850 MHz sangat jarang dijumpai
• DDR2 1.066 MHz tidak kompatibel dgn sembarang mobo, hanya mobo tertentu yg support.
Single Channel vs Dual Channel
Motherboard generasi terbaru (keculai bbrp chipset tertentu) sudah mendukung fitur dual
channel. Dual Channel adalah 2 keping memory yg identik apabila dipasang pada slot yg
sesuai akan berjalan secara simultan. Otomatis buswidthnya juga lipat dua, sehingga
sepasang keping memory yg buswidthnya 64 bit akan menjadi 128 bit, sehingga transfer
ratenya juga akan dua kali lbh besar. Jumlah data yg bisa ditransfer pada satu saat juga
akan meningkat 2 kali lipatnya dibanding single channel. Kinerja seluruh system pun
akan turut meningkat, sekalipun tidak sampai 2 kali lipatnya. Intinya, apabila
motherboard sdh mendukung, penggunaan memory dual channel akan mendongkrak
performa systemnya.
Syarat dual channel:
• Motherboard sudah mendukung
• 2 keping memory yg digunakan hrs identik (kapasitas, merk, type dan chipsetnya)
Beberapa produsen memory ada yg menjual 2 keping memory yg identik dlm satu bundel
(kit). Jadi kalau kita membeli RAM 1 GB kit, misalnya, kita akan mendapat 2 keping yg
kapasitas masing²nya 512 MB dan dijamin identik. Memory kit ini harganya lebih mahal
ketimbang kita membeli 2 keping secara terpisah. Sebagai ilustrasi: memory merk X PC2
6400 1GB kit harganya $60. Sedang harga 1 keping memory merk yg sama PC2 6400
512 MB bisa ditebus dgn harga $25 (kalau 2 keping berarti cuma $50). Sekalipun lbh
mahal, tapi memory kit layak dibeli krn selisih harga yg kita bayarkan setimpal dgn
peningkatan kinerja yg kita dapatkan.
High Performance Memory
Ada juga bbrp produsen yg mengeluarkan High Performance memory. Secara spesifikasi
sebetulnya sama persis dgn memory yg biasa (atau sering disebut value). Yg
membedakan adalah, high performance memory bisa "diajak lari" jauh melebihi
kecepatan standardnya. Untuk pemakaian standard (default) tentu tidak banyak bedanya
menggunakan high performance memory dan yg value. Tapi apabila kita hendak
melakukan overclocking (menaikkan clock speed prosesor) maka high performance
memory akan sangat membantu mencapai clock speed setinggi mungkin.
Harga high performance memory tentu saja jauh lbh mahal ketimbang memory value.
Bahkan ada yg hampir 2 kali lipatnya. Ini bisa dimengerti mengingat komponen yg
digunakan juga lbh baik kualitasnya dan biasanya dilengkapi dgn sistem pendinginan yg
sangat bagus. Minimal menggunakan heatspreader (perata panas) bahkan ada yg
menggunakan heatpipe. Tapi bbrp produsen juga ada yg memasang heatspreader pada
memory value sbg gimmick pemasaran, sekalipun kinerja heatspreadernya perlu
dipertanyakan.
Yg sering membuat rancu adalah penamaan high performance memory, masing²
produsen punya istilah sendiri² yg kadang membingungkan. Istilah "Extreme" sering
digunakan, tapi di lain pihak ada pula produsen yg memakai istilah ini unt memory value
kit nya. Kita mesti jeli dan lbh teliti. Intinya, sekali lagi, harga tidak pernah bohong!
Sebetulnya masih ada satu parameter lagi yg cukup berperan dalam kinerja memory yaitu
timings (waktu akses). Cuma parameter ini sangat teknis dan mungkin kita tidak bahas
dalam kesempatan ini
Pengertian Bus Speed adalah berapa kali transfer data dlm 1 detik. Artinya, dgn Bus
Speed 200 MHz maka dlm 1 detik terjadi 200 juta kali transfer data. Khusus unt RAM
jenis DDR, dimana DDR adalah singkatan dari Double Data Rate, maka dlm satu kali
clock (transfer) terdiri dari 2 cycles. Sehingga kecepatan efektif RAM DDR adalah 2 kali
Bus Speednya.
Perlu kita ketahui bahwa 1 keping RAM memiliki lebar jalur (buswidth) sebesar 64 bit.
Mengingat 8 bit = 1 Byte, maka 64 bit = 8 Bytes. Buswidth ini bisa kita umpamakan
loket jalan toll, kalau banyaknya loket 64 maka dlm satu saat terjadi 64 transaksi secara
bersamaan. Jadi dlm 1 clock bisa terjadi transfer data sebesar 8 Bytes (atau 64 bit).
Berikut adalah tabel kecepatan DDR2:
Catatan:
• DDR2 400 MHz dan DDR2 850 MHz sangat jarang dijumpai
• DDR2 1.066 MHz tidak kompatibel dgn sembarang mobo, hanya mobo tertentu yg support.
Single Channel vs Dual Channel
Motherboard generasi terbaru (keculai bbrp chipset tertentu) sudah mendukung fitur dual
channel. Dual Channel adalah 2 keping memory yg identik apabila dipasang pada slot yg
sesuai akan berjalan secara simultan. Otomatis buswidthnya juga lipat dua, sehingga
sepasang keping memory yg buswidthnya 64 bit akan menjadi 128 bit, sehingga transfer
ratenya juga akan dua kali lbh besar. Jumlah data yg bisa ditransfer pada satu saat juga
akan meningkat 2 kali lipatnya dibanding single channel. Kinerja seluruh system pun
akan turut meningkat, sekalipun tidak sampai 2 kali lipatnya. Intinya, apabila
motherboard sdh mendukung, penggunaan memory dual channel akan mendongkrak
performa systemnya.
Syarat dual channel:
• Motherboard sudah mendukung
• 2 keping memory yg digunakan hrs identik (kapasitas, merk, type dan chipsetnya)
Beberapa produsen memory ada yg menjual 2 keping memory yg identik dlm satu bundel
(kit). Jadi kalau kita membeli RAM 1 GB kit, misalnya, kita akan mendapat 2 keping yg
kapasitas masing²nya 512 MB dan dijamin identik. Memory kit ini harganya lebih mahal
ketimbang kita membeli 2 keping secara terpisah. Sebagai ilustrasi: memory merk X PC2
6400 1GB kit harganya $60. Sedang harga 1 keping memory merk yg sama PC2 6400
512 MB bisa ditebus dgn harga $25 (kalau 2 keping berarti cuma $50). Sekalipun lbh
mahal, tapi memory kit layak dibeli krn selisih harga yg kita bayarkan setimpal dgn
peningkatan kinerja yg kita dapatkan.
High Performance Memory
Ada juga bbrp produsen yg mengeluarkan High Performance memory. Secara spesifikasi
sebetulnya sama persis dgn memory yg biasa (atau sering disebut value). Yg
membedakan adalah, high performance memory bisa "diajak lari" jauh melebihi
kecepatan standardnya. Untuk pemakaian standard (default) tentu tidak banyak bedanya
menggunakan high performance memory dan yg value. Tapi apabila kita hendak
melakukan overclocking (menaikkan clock speed prosesor) maka high performance
memory akan sangat membantu mencapai clock speed setinggi mungkin.
Harga high performance memory tentu saja jauh lbh mahal ketimbang memory value.
Bahkan ada yg hampir 2 kali lipatnya. Ini bisa dimengerti mengingat komponen yg
digunakan juga lbh baik kualitasnya dan biasanya dilengkapi dgn sistem pendinginan yg
sangat bagus. Minimal menggunakan heatspreader (perata panas) bahkan ada yg
menggunakan heatpipe. Tapi bbrp produsen juga ada yg memasang heatspreader pada
memory value sbg gimmick pemasaran, sekalipun kinerja heatspreadernya perlu
dipertanyakan.
Yg sering membuat rancu adalah penamaan high performance memory, masing²
produsen punya istilah sendiri² yg kadang membingungkan. Istilah "Extreme" sering
digunakan, tapi di lain pihak ada pula produsen yg memakai istilah ini unt memory value
kit nya. Kita mesti jeli dan lbh teliti. Intinya, sekali lagi, harga tidak pernah bohong!
Sebetulnya masih ada satu parameter lagi yg cukup berperan dalam kinerja memory yaitu
timings (waktu akses). Cuma parameter ini sangat teknis dan mungkin kita tidak bahas
dalam kesempatan ini
bandwidth dan bus speed memory
Pengertian Bandwidth dalam dunia ICT
Seiring dengan kemajuan ilmu dan teknologi banyak hal yang terjadi dalam kehidupan sehari-hari. Mulai dari munculnya telepon rumah, sistem GSM, CDMA, dan mungkin yang baru booming akhir-akhir ini adalah handphone dengan teknologi yang mendukung untuk aplikasi email layaknya microsoft outlook dalam PC mupun laptop (red: Blackberry). Sebenarnya penulis tidak akan memaparkan secara panjang lebar tentang hal-hal yang telah disebutkan tadi, namun pada postingan kali ini penulis akan coba memaparkan sedikit demi sedikit tentang istilah-istilah yang akan sering kita dengar dalam dunia ICT (Information and Communication Technology).
Pada dasarnya bandwidth merupakan suatu beda frekuensi antara frekuensi cut-off atas dan juga frekuensi cut-off bawah. Trus, frekuensi cut-off tuh apa ya? Nah, yang dimaksud dengan frekuensi cut-off adalah nilai frekuensi saat daya daya turun menjadi setengah dari daya inputnya atau turun 3 dB. Untuk memperjelas maksud dari pengertian di atas, silahkan perhatikan gambar di bawah ini
Dalam gambar di atas, bandwidth di notasikan dengan huruf B, di mana bandwidth (B) merupakan selisih antara fH dan fL atau B = fH – fL, kemudian frekuensi cut-off atas dinotasikan dengan fH dan frekuensi cut-off bawah dinotasikan dengan fL. Dan satuan bandwidth untuk yang satu ini menggunakan satuan Hertz. Cara untuk menyebutkan nilai bandwith dalam dunia telekomunikasi yaitu dengan bps (bit per second), bisa juga dengan kbps (kilo bps), Mbps (Mega bps), Gbps (Giga bps), dst.
Source coding merupakan suatu pengkodean pada suatu sinyal informasi yang masuk ke suatu sistem pengolahan informasi. Sinyal informasi yang bersifat analog (ex: voice, video, dll) akan diubah menjadi bentuk sinyal digital biner (1 dan 0), biasanya disebut dengan istilah bit-bit biner.
Setelah sinyal informasi berubah menjadi bit-bit biner, maka sinyal tersebut memerlukan suatu modulasi agar sinyal informasi tersebut selamat saat dikirimkan ke tempat tujuan yang jaraknya cukup jauh. Ditumpangkanlah sinyal informasi tersebut ke suatu sinyal carrier dengan beragam cara modulasi (FSK, PSK, MSK, APK, dll) untuk menjaga agar sinyal informasi tersebut tetap utuh hingga ke tujuan akhir. Dalam proses modulasi tersebut ada mekanisme di mana bit-bit tersebut direpresentasikan menjadi suatu simbol tertentu yang bertujuan untuk mengefektifkan dan memperbesar nilai bandwidth saat pengiriman tersebut. Misalkan saja untuk modulasi QPSK, dua bit dapat direpresentasikan menjadi suatu phasa tertentu, atau FSK dimana satu frekuensi merepresentasikan satu bit, dan lain sebagainya. Sehingga bandwidth dalam konteks ini adalah banyaknya data / bit biner yang dapat dikirimkan tiap detiknya, atau kalau dibuat notasinya menjadi B = fc x L, di mana fc merupakan frekuensi carrier sinyal dan juga L merupakan banyaknya bit yang dapat direpresentasikan dalam satu simbol.
Macam-macam Bandwidth
• Versi Pendek : Kecepatan dimana dapat mengakses kartu memori.
• Versi Lama : Memori Bandwidth sama dengan ukuran memory bus dikalikan dengan kecepatan memory clock. Semakin tinggi bandwidth memori, semakin baik kartu akan mampu menangani tekstur besar dan anti-aliasing dan anisotropic filtering.
Seiring dengan kemajuan ilmu dan teknologi banyak hal yang terjadi dalam kehidupan sehari-hari. Mulai dari munculnya telepon rumah, sistem GSM, CDMA, dan mungkin yang baru booming akhir-akhir ini adalah handphone dengan teknologi yang mendukung untuk aplikasi email layaknya microsoft outlook dalam PC mupun laptop (red: Blackberry). Sebenarnya penulis tidak akan memaparkan secara panjang lebar tentang hal-hal yang telah disebutkan tadi, namun pada postingan kali ini penulis akan coba memaparkan sedikit demi sedikit tentang istilah-istilah yang akan sering kita dengar dalam dunia ICT (Information and Communication Technology).
Pada dasarnya bandwidth merupakan suatu beda frekuensi antara frekuensi cut-off atas dan juga frekuensi cut-off bawah. Trus, frekuensi cut-off tuh apa ya? Nah, yang dimaksud dengan frekuensi cut-off adalah nilai frekuensi saat daya daya turun menjadi setengah dari daya inputnya atau turun 3 dB. Untuk memperjelas maksud dari pengertian di atas, silahkan perhatikan gambar di bawah ini
Dalam gambar di atas, bandwidth di notasikan dengan huruf B, di mana bandwidth (B) merupakan selisih antara fH dan fL atau B = fH – fL, kemudian frekuensi cut-off atas dinotasikan dengan fH dan frekuensi cut-off bawah dinotasikan dengan fL. Dan satuan bandwidth untuk yang satu ini menggunakan satuan Hertz. Cara untuk menyebutkan nilai bandwith dalam dunia telekomunikasi yaitu dengan bps (bit per second), bisa juga dengan kbps (kilo bps), Mbps (Mega bps), Gbps (Giga bps), dst.
Source coding merupakan suatu pengkodean pada suatu sinyal informasi yang masuk ke suatu sistem pengolahan informasi. Sinyal informasi yang bersifat analog (ex: voice, video, dll) akan diubah menjadi bentuk sinyal digital biner (1 dan 0), biasanya disebut dengan istilah bit-bit biner.
Setelah sinyal informasi berubah menjadi bit-bit biner, maka sinyal tersebut memerlukan suatu modulasi agar sinyal informasi tersebut selamat saat dikirimkan ke tempat tujuan yang jaraknya cukup jauh. Ditumpangkanlah sinyal informasi tersebut ke suatu sinyal carrier dengan beragam cara modulasi (FSK, PSK, MSK, APK, dll) untuk menjaga agar sinyal informasi tersebut tetap utuh hingga ke tujuan akhir. Dalam proses modulasi tersebut ada mekanisme di mana bit-bit tersebut direpresentasikan menjadi suatu simbol tertentu yang bertujuan untuk mengefektifkan dan memperbesar nilai bandwidth saat pengiriman tersebut. Misalkan saja untuk modulasi QPSK, dua bit dapat direpresentasikan menjadi suatu phasa tertentu, atau FSK dimana satu frekuensi merepresentasikan satu bit, dan lain sebagainya. Sehingga bandwidth dalam konteks ini adalah banyaknya data / bit biner yang dapat dikirimkan tiap detiknya, atau kalau dibuat notasinya menjadi B = fc x L, di mana fc merupakan frekuensi carrier sinyal dan juga L merupakan banyaknya bit yang dapat direpresentasikan dalam satu simbol.
Macam-macam Bandwidth
• Versi Pendek : Kecepatan dimana dapat mengakses kartu memori.
• Versi Lama : Memori Bandwidth sama dengan ukuran memory bus dikalikan dengan kecepatan memory clock. Semakin tinggi bandwidth memori, semakin baik kartu akan mampu menangani tekstur besar dan anti-aliasing dan anisotropic filtering.
Rabu, 03 November 2010
I/O Device
Cara Kerja Printer Dot Matrix
Cara Kerja Printer Dot Matrix yaitu Dot Matrix mengacu pada cara printer menciptakan karakter atau gambaran di atas kertas. Ini dilaksanakan oleh beberapa jarum/pin kecil, yang dibariskan dalam suatu kolom, membentur suatu pita tinta memposisikan antara pin dan kertas, menciptakan titik pada kertas itu. Karakter disusun atas pola itik dengan menggerakkan printhead secara menyamping ke seberang halaman dalam kenaikan yang sangat kecil.
Pin/jarum, terdapat di printhead tersebut, dengan panjang sekitar satu inci dan dikemudikan oleh beberapa pendorong memaksa masing-masing pin menitik/menjepit pita tinta dan menutupi kertas pada suatu waktu tertentu. Kekuatan pada pendorong ini datang dari tarikan yang magnetis dari gelang kawat kecil ( solenoid ) yang diberi tenaga pada situasi tertentu, tergantung pada karakter yang akan dicetak. Pemilihan waktu isyarat mengirim kepada solenoid diprogramkan ke dalam printer untuk masing-masing karakter, dan menterjemahkan dari informasi yang dikirim oleh computer karakter yang mana untuk dicetak.
Keuntungan yang utama printer dot matrix adalah serbaguna, yang mampu mencetak surat dalam huruf miring atau tebal dengan hanya mengubah cara menitik yang diatur diatas kertas. Apalagi, printer dot matrix relative murah dibnadingkan dengan yang lain seperti printer laser. Akhirnya, Printer dot matrix digunakan ketika kertas digunakan untuk format cetakan tembusan, dan lain lain. Proprinter mempunyai sembilan jarum/pin.
Cara Kerja Printer Inkjet
Inkjet adalah teknologi cetak non impact. Droplet – droplet tinta diemisikan dari nozzle dan printer secara langsung menuju posisi spesifik pada sebuah substrat untuk menciptakan suatu gambar (image). Operasi printer inkjet adalah sangat mudah untuk divisualisasi; head printer men-scan halaman secara horizontal, menggunakan motor untuk menggerakkannya ke kanan dan ke kiri dan ke belakang, motor satunya memutar kertas secara vertikal. Satu strip gambar telah dicetak, kemudian kertas bergerak dan siap untuk strip berikutnya. Untuk mempercepat pencetakan, head printer tidak hanya mencetak satu baris (row) horizontal pixel tiap gerakan, namun juga mencetak row vertical pada saat yang sama

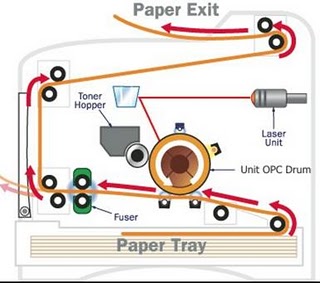

Cara Kerja Printer Laser
Cara Kerja Printer Laser biasanya dipakai untuk mencetak tulisan maupun mencetak gambar pada kertas dengan mengirim data dari komputer. Prinsip ilmiah apakah yang dipakai dalam proses penggunanaan printer laser? Kita akan diskusikan misteri ini pada sesi berikut ini
Prinsip yang dipakai pada printer laser adalah prinsip elektrik statis, permulaannya adalah photoreceptor drum (OPC Drum) diberi muatan positif oleh Primary Charging Roller (PCR), dengan memberikan arus listrik padanya.
Kemudian printer menyorotkan sinar laser yang sangat kecil melewati permukaan photoreceptor drum untuk membentuk image tulisan atau gambar sesuai dengan data yang dikirim oleh komputer, satu garis horizontal pada satu waktu. Sinar laser menyorot kan cahaya pada photoreceptor drum untuk membentuk titik dan mematikan cahaya untuk tempat kosong per halaman. Sinar laser tidak bergerak dengan sendirinya namun sinar laser itu dipantulkan melalui cermin yang bisa bergerak sendiri. Sinar laser ini pasti berhenti pada titik di photoreceptor drum dan membentuk image electrostatic (permukaan drum yang berubah menjadi bermuatan negatif).
Setelah pola image lengkap, toner yang tersimpan di toner hopper (di dalam cartridge) diambil oleh Unit Developer (magnetic sleeve) . Toner yang bermuatan positif melekat pada area photoreceptor drum yang telah membentuk image electrostastik tapi bukan pada area yang bermuatan positif (area yang tidak terkena sinar laser).
Lembar kertas (dengan muatan negative yang kuat) bergerak sepanjang sabuk dan roll diatas drum yang telah dibubuhi serbuk toner yang berpola. Kertas mendorong bubuk toner dari drum untuk berpindah melekat pada kertas sehingga pola image berserbuk toner berpindah pada kertas dan siap untuk difinishing pada fuser.
Toner yang tidak menempel pada kertas dan masih melekat pada OPC Drum akan dihapus oleh Wiper Blade dan kemudian masuk ke dalam Waste Bin
Fuser (Pemanas)
fuser mengeringkan serbuk toner yang telah berbentuk image pada kertas agar kuat melekat pada kertas. Kemudian kertas yang telah tercetak dikeluarkan menuju tray pengeluaran kertas pada printer.
fuser mengeringkan serbuk toner yang telah berbentuk image pada kertas agar kuat melekat pada kertas. Kemudian kertas yang telah tercetak dikeluarkan menuju tray pengeluaran kertas pada printer.
Laser Scanner Assembly
Laser Scanner biasanya terdiri dari 3 unit bagian :
1. Laser
2. Cermin berputar
3. Lensa
Unit laser menerima data gambar maupun text dari komputer, lalu data tersebut dipancarkan ke drum berupa titik-titik yang membentuk text atau gambar, bertahap secara horizontal pada drum.
Laser Scanner biasanya terdiri dari 3 unit bagian :
1. Laser
2. Cermin berputar
3. Lensa
Unit laser menerima data gambar maupun text dari komputer, lalu data tersebut dipancarkan ke drum berupa titik-titik yang membentuk text atau gambar, bertahap secara horizontal pada drum.
CARA KERJA MONITOR CRT
Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll
Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.
Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.
Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.
Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.
jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal
Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.
Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.
Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.
Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna.
Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.
Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll
Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.
Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.
Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.
Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.
jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal
Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.
Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.
Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.
Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna.
Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.
Cara Kerja Liquid Crystal Display (LCD)
Liquid Crystal Display (LCD): Sebuah teknologi layar digital yang menghasilkan citra pada sebuah permukaan yang rata (flat) dengan memberi sinar pada kristal cair dan filter berwarna.
· Hanya memakan sedikit ruang, rendah daya, dan panas yang dihasilkan lebih sedikit dibanding monitor CRT (cathode ray tube).
· Tidak ada flicker dan kedipannya sangat rendah sehingga enak dipandang berjam-jam.
· Untuk ukuran yang sama, harga lebih mahal dibanding monitor CRT.
Telah lama dipakai sebagai layar untuk laptop, komputer desktop juga telah mulai menggunakan monitor yang memakai teknologi LCD ini. LCD memiliki banyak kelebihan dibanding monitor CRT. Mereka mampu menampilkan teks yang jernih dan tidak ada flicker, yang berarti mengurangi kelelahan mata. Karena tebalnya kurang dari 10 inci (± 25 cm), monitor LCD untuk desktop mengambil ruang yang lebih kecil dibanding monitor CRT. Kekurangannya: kualitas warna layar LCD tidak dapat dibandingkan dengan monitor CRT, dan harganya yang mahal membuatnya tak terjangkau bagi kebanyakan orang. Ditemukan tahun 1888, kristal cair merupakan cairan kimia yang molekul-molekulnya dapat diatur sedemikian rupa bila diberi medan elektrik--seperti molekul-molekul metal bila diberi medan magnet. Bila diatur dengan benar, sinar dapat melewati kristal cair tersebut.
Baik untuk layar laptop atau desktop, sebuah layar LCD terdiri atas banyak lapisan, istilahnya adalah "sandwich". Sebuah sumber sinar flourescent, atau backlight, merupakan lapisan paling bawah. Sinar ini akan melewati filter pertama dari dua filter pengatur (polarizing). Sinar yang telah terpolarisasi kemudian melewati sebuah lapisan yang berisi ribuan bintik kristal cair yang dijajarkan pada sebuah kontainer kecil yang dinamakan cell. Setiap sel, juga dijajarkan membentuk barisan pada layar; satu cell atau lebih akan membentuk satu pixel (ukuran titik terkecil pada sebuah layar). Sumber elektrik di sekeliling LCD membentuk sebuah medan elektrik yang akan menggetarkan molekul kristal, yang akan mengatur sinar yang akan lewat pada lapisan kedua berupa filter yang terpolarisasi dan melewatinya. Pada sebuah layar LCD monokrom, seperti pada sebuah PalmPilot atau jam tangan digital, demikianlah cara kerjanya: Penutup membuka, dan pekerjaan selesai. Tetapi pada LCD berwarna, seperti pada PC laptop, cara kerjanya lebih kompleks.
Pada sebuah panel LCD berwarna, setiap pixel terdiri atas tiga buah cell kristal cair. Setiap ketiga cell tersebut memiliki filter merah, hijau, atau biru (red-green-blue/RGB). Sinar yang melewati cell yang terfilter tersebut akan menciptakan warna yang Anda lihat pada LCD. Kadang-kadang sistem yang mengirimkan arus listrik pada satu cell atau lebih tidak berjalan dengan baik; kejadian tersebut menimbulkan adanya pixel yang gelap dan "rusak".
Hampir semua LCD berwarna modern--sebagai layar laptop atau monitor desktop--menggunakan sebuah transistor film yang tipis (thin-film transistor/TFT), yang dikenal sebagai active matrix, untuk menghidupkan setiap cell. LCD TFT menciptakan citra yang lebih jelas, jernih dan terang. Teknologi LCD terdahulu sangat lambat, kurang efisien, dan kontrasnya sangat rendah. Teknologi matriks terdahulu, passive-matrix, mampu menampilkan teks yang jelas tetapi meninggalkan bayangan jika tampilan berubah dalam waktu cepat, sehingga tidak optimal untuk video. Saat ini, sebagian besar palmtop hitam-putih, pager, dan telepon seluler menggunakan LCD passive-matrix.
Karena LCD mengatur setiap pixel secara terpisah, mereka mampu menampilkan teks yang lebih jelas dibanding CRT, yang, saat dipusatkan dengan tidak benar, akan mengaburkan pixel yang dituju (yang menggambarkan citra di layar). Tetapi kontras LCD yang tinggi dapat menyebabkan masalah terutama jika Anda hendak menampilkan citra grafis. CRT akan melembutkan pinggiran dari citra grafis, seperti halnya pada teks, dan walau hal itu membuat teks tidak terbaca pada resolusi tinggi, pelembutan (softening) dapat mencampurkan dan menutupi gerigi, contohnya pada foto, yang hasilnya lebih baik dibanding tampilan LCD. Dan juga LCD hanya memiliki satu resolusi "natural", yaitu terbatas pada jumlah pixel yang dipasang pada layar. Bila Anda ingin menaikkan resolusinya, misalnya dari 800x600 menjadi 1024x768, untuk layar LCD Anda harus mengemulasikannya menggunakan software, yang hanya dapat bekerja pada resolusi tertentu.
Seperti CRT, LCD untuk desktop juga dibuat untuk menerima sinyal analog--yang berbentuk gelombang , berlainan dengan bentuk pulsa biner pada sinyal digital--dari PC Anda. Ini disebabkan sebagian besar kartu grafis yang beredar saat ini masih menkonversikan informasi visual dari bentuk digitalnya menjadi analog sebelum menampilkannya di layar. Tetapi LCD memproses informasi tersebut secara digital, sehingga bila data analog dari kartu grafis standar mencapai monitor LCD, monitor tersebut perlu untuk mengkonversi kembali menjadi sebuah bentuk digital. Semuanya itu dapat menyebabkan goyangan atau bayangan pada layar. LCD digital terbaru menggunakan kartu grafis khusus yang dilengkapi konektor digital utnuk menjaga kejernihan tampilannya.
· Hanya memakan sedikit ruang, rendah daya, dan panas yang dihasilkan lebih sedikit dibanding monitor CRT (cathode ray tube).
· Tidak ada flicker dan kedipannya sangat rendah sehingga enak dipandang berjam-jam.
· Untuk ukuran yang sama, harga lebih mahal dibanding monitor CRT.
Telah lama dipakai sebagai layar untuk laptop, komputer desktop juga telah mulai menggunakan monitor yang memakai teknologi LCD ini. LCD memiliki banyak kelebihan dibanding monitor CRT. Mereka mampu menampilkan teks yang jernih dan tidak ada flicker, yang berarti mengurangi kelelahan mata. Karena tebalnya kurang dari 10 inci (± 25 cm), monitor LCD untuk desktop mengambil ruang yang lebih kecil dibanding monitor CRT. Kekurangannya: kualitas warna layar LCD tidak dapat dibandingkan dengan monitor CRT, dan harganya yang mahal membuatnya tak terjangkau bagi kebanyakan orang. Ditemukan tahun 1888, kristal cair merupakan cairan kimia yang molekul-molekulnya dapat diatur sedemikian rupa bila diberi medan elektrik--seperti molekul-molekul metal bila diberi medan magnet. Bila diatur dengan benar, sinar dapat melewati kristal cair tersebut.
Baik untuk layar laptop atau desktop, sebuah layar LCD terdiri atas banyak lapisan, istilahnya adalah "sandwich". Sebuah sumber sinar flourescent, atau backlight, merupakan lapisan paling bawah. Sinar ini akan melewati filter pertama dari dua filter pengatur (polarizing). Sinar yang telah terpolarisasi kemudian melewati sebuah lapisan yang berisi ribuan bintik kristal cair yang dijajarkan pada sebuah kontainer kecil yang dinamakan cell. Setiap sel, juga dijajarkan membentuk barisan pada layar; satu cell atau lebih akan membentuk satu pixel (ukuran titik terkecil pada sebuah layar). Sumber elektrik di sekeliling LCD membentuk sebuah medan elektrik yang akan menggetarkan molekul kristal, yang akan mengatur sinar yang akan lewat pada lapisan kedua berupa filter yang terpolarisasi dan melewatinya. Pada sebuah layar LCD monokrom, seperti pada sebuah PalmPilot atau jam tangan digital, demikianlah cara kerjanya: Penutup membuka, dan pekerjaan selesai. Tetapi pada LCD berwarna, seperti pada PC laptop, cara kerjanya lebih kompleks.
Pada sebuah panel LCD berwarna, setiap pixel terdiri atas tiga buah cell kristal cair. Setiap ketiga cell tersebut memiliki filter merah, hijau, atau biru (red-green-blue/RGB). Sinar yang melewati cell yang terfilter tersebut akan menciptakan warna yang Anda lihat pada LCD. Kadang-kadang sistem yang mengirimkan arus listrik pada satu cell atau lebih tidak berjalan dengan baik; kejadian tersebut menimbulkan adanya pixel yang gelap dan "rusak".
Hampir semua LCD berwarna modern--sebagai layar laptop atau monitor desktop--menggunakan sebuah transistor film yang tipis (thin-film transistor/TFT), yang dikenal sebagai active matrix, untuk menghidupkan setiap cell. LCD TFT menciptakan citra yang lebih jelas, jernih dan terang. Teknologi LCD terdahulu sangat lambat, kurang efisien, dan kontrasnya sangat rendah. Teknologi matriks terdahulu, passive-matrix, mampu menampilkan teks yang jelas tetapi meninggalkan bayangan jika tampilan berubah dalam waktu cepat, sehingga tidak optimal untuk video. Saat ini, sebagian besar palmtop hitam-putih, pager, dan telepon seluler menggunakan LCD passive-matrix.
Karena LCD mengatur setiap pixel secara terpisah, mereka mampu menampilkan teks yang lebih jelas dibanding CRT, yang, saat dipusatkan dengan tidak benar, akan mengaburkan pixel yang dituju (yang menggambarkan citra di layar). Tetapi kontras LCD yang tinggi dapat menyebabkan masalah terutama jika Anda hendak menampilkan citra grafis. CRT akan melembutkan pinggiran dari citra grafis, seperti halnya pada teks, dan walau hal itu membuat teks tidak terbaca pada resolusi tinggi, pelembutan (softening) dapat mencampurkan dan menutupi gerigi, contohnya pada foto, yang hasilnya lebih baik dibanding tampilan LCD. Dan juga LCD hanya memiliki satu resolusi "natural", yaitu terbatas pada jumlah pixel yang dipasang pada layar. Bila Anda ingin menaikkan resolusinya, misalnya dari 800x600 menjadi 1024x768, untuk layar LCD Anda harus mengemulasikannya menggunakan software, yang hanya dapat bekerja pada resolusi tertentu.
Seperti CRT, LCD untuk desktop juga dibuat untuk menerima sinyal analog--yang berbentuk gelombang , berlainan dengan bentuk pulsa biner pada sinyal digital--dari PC Anda. Ini disebabkan sebagian besar kartu grafis yang beredar saat ini masih menkonversikan informasi visual dari bentuk digitalnya menjadi analog sebelum menampilkannya di layar. Tetapi LCD memproses informasi tersebut secara digital, sehingga bila data analog dari kartu grafis standar mencapai monitor LCD, monitor tersebut perlu untuk mengkonversi kembali menjadi sebuah bentuk digital. Semuanya itu dapat menyebabkan goyangan atau bayangan pada layar. LCD digital terbaru menggunakan kartu grafis khusus yang dilengkapi konektor digital utnuk menjaga kejernihan tampilannya.
Sabtu, 30 Oktober 2010
CPU-Z
The explained about CPU-Z in CPU
CPU-Z
merupakan sebuah software utility gratis yang fungsi utamanya adalah pengumpul informasi pada beberapa hardware di dalam sistem Anda. Program ini tidak membutuhkan penginstalan untuk menjalankannya, Anda hanya membutuhkan program ekstraksi file seperti Winzip atau sejenisnya untuk mengekstrak file program CPU-Z ke direktori harddisk dan jalankan .exe nya.Program ini tidak akan tersalin ke direktori-direktori Windows dengan sendiri, dan tidak akan meninggalkan jejak pada System Registry.
Beberapa fungsi dari CPU-Z ini adalah :
• Menampilkan beberapa informasi mengenai CPU Anda. Seperti nama dan nomor prosesor, core voltage, clock internal dan external, ataupun clock multiplier.
• Menampilkan informasi mengenai Motherboard, seperti menampilkan vendor pembuat, model motherboard, dan revisi. CPU-Z juga akan menampilkan model BIOS yang ada pada Motherboard bersangkutan.
• Menampilkan informasi mengenai Memory, seperti frekuensi dan timing memory sistem, dan juga akan menampilkan versi dari DirectX dan Windows.
Processor
Processor atau lebih dikenal dengan Central Processing Unit merupakan otaknya komputer. Fungsi Processor adalah menjalankan program-program yang disimpan dalam memori utama (main memory) dengan cara mengambil instruksi, menguji instruksi tersebut, dan menjalankaninstruksi satu demi satu atau fungsinya adalah menghitung, melakukan operasi logika, mengelola aliran data dengan membaca aliran data dengan membaca instruksi dari memori dan mengeksekusinya. Eksekusi processor dituntun clock. Clock membangkitkan pulsa ke processor; pada tiap tik pulsa clock processor melakukan proses kerja.
Processor terdiri dari tiga komponen, yaitu :
1. Control Unit (CU), berfungsi mengendalikan operasi yang dilaksanakan sistem komputer.
2. Arithmetic Logical Unit (ALU), berfungsi melakukan operasi aritmatika dan logika.
3. Register-register, berfungsi sebagai memori utama yang bekerja sangat cepat sebagai tempat operan-operan dari operasi yang akan dilakukan.
Komponen-komponen itu dihubungkan oleh sebuah bus. Bus ada tiga macam yaitu : Bus Alamat (Addres Bus), Bus Data (Data Bus), Bus Kendali (Control Bus).
Processor dapat dibedakan dari perbedaan jumlah data bus-nya. Misalnya pada processor 8 bit, itu berarti processor tersebut memiliki 8 data bus.
Ada beberapa produsen processor untuk PC, seperti Intel, AMD, Cyrix, dan Winchip IDT.
• NAME : INTEL CORE i3
Dari berbagai sumber informasi yang saya dapat, ada dua tipe yang diluncurkan oleh Intel i3 ini, yaitu untuk desktop processor dan mobile processor (notebook). Terkadang, banyak orang salah paham akan pengertian dari embel-embel core i3, yang berarti memiliki 3 inti core (tergantung nilai di belakang huruf i). Itu semua salah besar. Core i hanyalah sebuah penamaan saja yang diberikan untuk pabrikan processor yang diluncurkan baru-baru ini. Sampai sekarang ini inti core paling banyak hanya baru sampai sebanyak 4 inti core untuk satu processor. Hanya saja semakin ditingkatkan peforma kecepatan frekuensinya dan juga memory cache-nya yang sudah mencapai L3 cache.
Intel Core i3 untuk tipe desktop menggunakan microachitecture yang diberi codename Clarkdale, yang memilki L3 cache sebesar 4 Mb, dengan Thermal Design Power (TDP) sebesar 74 watt. Core i3 memiliki core processor sebanyak dua. Socket yang digunakan masih socket LGA 1156, sama dengan yang digunakan untuk processor Intel i5. Teknologi tambahan yang “diinjeksikan” pada processor Intel i3 ini adalah di dalam processornya sudah terdapat atau dengan kata lain sudah terintegrasi dengan GPU (Graphical Processing Unit). Jadi komputer akan tetap bisa menyala dan menghasilkan gambar tanpa adanya VGA card. Dan bahkan mungkin bisa memainkan game-game 3D tanpa perlu “kerja keras” GPU dari VGA card.
• CODE NAME : ARRANDALE
Untuk jenis Intel Core i3 yang digunakan pada notebook, ia menggunakan microarchitecture dengan codename Arrandale. Core i3 versi mobile ini memiliki L3 cache sebesar 3 Mb dan TDP yang jauh lebih kecil, yaitu hanya 35 watt. Dan tentu saja masih memiliki core processor yang sama, yaitu dua buah core dengan integrasi GPUnya. Socket yang digunakan µPGA-989. Intel Core i3 versi mobile ini spesifikasinya sama dengan Intel Core i5-4xx, namun untuk Core i3 berjalan pada clock yang lebih rendah tanpa adanya teknologi Turbo Boost yang dimiliki oleh Intel Core i5.
• PACKAGE : SOCKET 1156 LGA
LGA 1156, bersama dengan LGA 1366, LGA 775 dirancang untuk menggantikan. LGA 1156 sangat berbeda dari LGA 775. LGA 775 prosesor tersebut dihubungkan dengan sebuah Northbridge menggunakan Front Side Bus. Dengan, LGA 1156 yang secara tradisional fitur Northbridge terintegrasi ke dalam prosesor. The LGA 1156 socket memungkinkan koneksi berikut yang akan dibuat dari prosesor untuk keseluruhan sistem:
1. PCI-Express 2.0 x16 untuk berkomunikasi dengan kartu grafis. Beberapa prosesor mengizinkan sambungan ini akan dibagi menjadi dua x8 saluran untuk menghubungkan dua kartu grafis. Beberapa produsen motherboard menggunakan chip Nvidia NF200 untuk memungkinkan untuk kartu grafis lebih untuk digunakan.
2. FDI untuk komunikasi dengan PCH. Ini terdiri dari dua koneksi DisplayPort.
3. Dua saluran memori untuk berkomunikasi dengan SDRAM DDR3. Didukung memori clock speed akan tergantung pada prosesor.
4. DMI untuk komunikasi dengan Platform Controller Hub. Ini terdiri dari koneksi x4 PCI-Express 2.0.
• TECHNOLOGY : 32NM
32 nanometer (nm) yang merupakan terobosan terbaru Intel. Prosesor terbaru dari jajaran Intel Core 2010, yakni Intel Core i3, diproduksi menggunakan proses 32nm yang juga menggunakan transistor high-k metal gate generasi kedua Intel. Teknik tersebut, bersama dengan beberapa inovasi lainnya, menghasilkan kecepatan komputer yang lebih tinggi namun tetap hemat energi.
Technology 32m maksudnya adalah tekhnologi processor itu sendiri. Processor ini menggunakan teknologi berbasis 32nm. Dari namanya, core processor ini menyatukan semua transistor sehingga berukuran 32nm. Teknologi ini akan menarik crystal grid silisium secara alami. Ruang gerak load carries akan lebih besar sehingga mempercepat switching transistor. Selain itu, lebih banyak transistor yang dapat disatukan pada sebuah chip. Efeknya, processor baru ini lebih kencang, sekaligus memiliki efisiensi energi yang lebih baik.
• SPECIFICATION : INTEL(R) CORE(TM) i3 CPU M 330 @ 2.31 GHz
Spesifikasi jenis prossesor Intel Core i3 CPU dan kecepatan prossesor 2.13 GHz
• FAMILY/MODEL : 6/5
Ini untuk menunjukan suku dari prosessor dari yg kita punya.
• INSTRUCTIONS : MMX, SSE (1, 2, 3 ,3S, 4,.1, 4.2), EM64T, VT-x
1. MMX
Sebenarnya MMX adalah sebuah teknologi hasil karya perusahaan Intel. Pada awalnya, istilah MMX dikabarkan merupakan kependekan dari MultiMedia eXtension atau Multiple Math atau Matrix Math eXtension. Namun pihak Intel secara resmi menolak pengertian tersebut, dan mengatakan bahwa MMX bukan singkatan apapun juga. MMX adalah trademarked (cap/merk dagang) Intel, yang mengandung pengertian atas peningkatan prosesor dalam kompresi & dekompresi video, manipulasi gambar, enkripsi, pemrosesan Input/Output.
MMX memang sebuah teknologi yang secara lengkap disebut dengan nama Intel MMX Technology. MMX merupakan sebuah perluasan instruksi mikroprosesor yang membantu proses perhitungan pada beberapa aplikasi, yaitu aplikasi multimedia, game, editor gambar dua dimensi, kompresi/ dekompresi, enkripsi, dan aplikasi lainnya.
Multimedia adalah penggabungan atau penyajian teks, suara, gambar, animasi dan video dengan menggunakan tool (alat bantu) dan link (koneksi) agar pengguna komputer dapat bernavigasi, berinteraksi, berkarya dan berkomunikasi. Multimedia banyak digunakan untuk game dan dunia hiburan. Tetapi, belakangan ini sering dimanfaatkan juga untuk pengajaran dan pelatihan (pendidikan) dan untuk dunia bisnis, misalnya media untuk menampilkan profil perusahaan, profil produk, media promosi dan sebagaimya.
Teknologi MMX dirancang dan dipatenkan oleh Intel Corporation. Diperkenalkan pertama kali pada bulan Januari tahun 1997 yang diterapkan pada prosesor Pentium yang kemudian disebut dengan istilah „Pentium with MMX Technology‟. AMD pun tanggap terhadap pemunculan teknologi ini, dan mulai mengadopsinya untuk dimasukkan ke dalam prosesor produk berikutnya. Pada saat itu, dalam hal teknologi, AMD memang kalah dibanding Intel.
MMX sendiri sebenarnya adalah sekumpulan instruksi SIMD. Dengan penerapan SIMD, memungkinkan chip prosesor mengeksekusi perintah-perintah yang berulang-ulang atau yang paralel secara cepat, terutama ketika prosesor menjalankan perintah yang berhubungan dengan video, audio, grafik, dan animasi. Secara teknis, dijelaskan bahwa ke dalam rancangan teknologi MMX ini, Intel menambahkan delapan register baru ke dalam arsitektur prosesornya. Register tersebut adalah MM0 hingga MM7. Kenyataannya, register baru ini adalah nama lain dari stack register FPU x87 yang sudah ada.
SIMD kependekan dari Single Instruction Multiple Data. Salah satu perusahaan pembuat prosesor yang secara luas telah menerapkan SIMD adalah Intel Corporation. Intel memanfaatkan SIMD ini dalam teknologi MMX, ciptaannya. Teknologi MMX sendiri lebih banyak berperan dalam peningkatan/perbaikan aspek multimedia. Cara kerja SIMD dapat diilustrasikan sebagai berikut:
Misalkan ingin mengubah jelas-tidaknya (gelap-terangnya) suatu gambar yang tampil pada layar monitor, salah satu caranya adalah mengatur/mengubah nilai brightness-nya. Pengubahan nilai brightness, berarti melibatkan pengubahan nilai tiga warna dasar, yaitu merah, hijau, dan biru, karena warna gambar pada layar monitor selalu ditentukan oleh porsi perpaduan ketiga warna ini.
Nilai ketiga warna tersebut akan dibaca dari memori. Nilai-nilai inilah yang akan diubah, ditambah atau dikurangi, sehingga diperoleh nilai baru yang kemudian ditulis balik ke memori. Karena gambar ini disusun dari pixel, tentu datanya akan berjumlah banyak berbentuk matriks atau vektor.
Prosesor SIMD akan menganggap data tadi satu blok. Prosesor SIMD akan memanggil sejumlah data (satu blok data tadi) hanya dalam sekali instruksi. Cara semacam ini dapat mengurangi waktu pemanggilan, dan lebih efisien dibandingkan harus memanggil satu per satu dengan instruksi berkali-kali secara berseri (individual) dari data yang ada, seperti ditunjukkan oleh desain prosesor tradisional. Perhatikan pula dua contoh berikut:
o Cara pertama: Pemanggilan/instruksi berkali-kali secara seri, misalnya “Ambillah data pixel ini, kemudian data pixel itu, kemudian data pixel berikutnya”
o Cara kedua: Dengan menggunakan prosesor SIMD, pemanggilan ini akan dilakukan dengan instruksi tunggal, yaitu “Ambillah kumpulan pixel-pixel itu”. Kata kumpulan ini menyatakan variasi dari sekumpulan data ke sekumpulan data lagi.
Cara yang kedua dapat mengurangi waktu pemanggilan (hemat waktu) dibandingkan cara pertama.
Set-set instruksi umumnya terdiri satu set penuh dari instruksi-instruksi vektor, seperti perkalian, invers, dan lainnya. Hal ini sangat berguna, khususnya untuk pemrosesan grafik tiga dimensi.
2. SSE (1, 2, 3 ,3S, 4,.1, 4.2)
AMD terus mengembangkan teknologi 3DNow! Sementara itu, Intel terus mengembangkan MMX-nya. Kurang lebih dua tahun kemudian, Intel menghasilkan teknologi baru yang disebutnya SSE, yang merupakan hasil pengembangan dan penyempurnaan dari teknologi MMX. SSE merupakan set pengembangan yang lebih besar dari instruksi SIMD, dengan dukungan floating point 32 bit dan penambahan set register-register vektor 128 bit, yang memudahkan operasi SIMD dan FPU (Floating Point Unit) dalam waktu yang bersamaan.
Teknologi SSE diperkenalkan pertama kali pada bulan Februari 1999. Sampai sekarang, sebagian besar prosesor modern dilengkapi teknologi SSE. Teknologi ini oleh Intel juga dilisensikan ke perusahaan prosesor lainnya, misalnya ke AMD dan Cyrix/VIA.
Ke dalam SSE versi pertama, ditambahkan 70 instruksi baru yang digunakan untuk pemrosesan grafik dan suara yang lebih baik daripada yang disediakan oleh instruksi MMX. Selain menambahkan kemampuan kalkulasi pemrosesan MMX yang hanya dapat menangani bilangan integer, SSE juga menambahkan kemampuan kalkulasi terhadap bilangan floating-point, dan menggunakan unit SSE terpisah daripada menggunakan FPU yang sama seperti yang terjadi pada MMX.
SSE dikembangkan lagi menjadi SSE2, yang juga mengembangkan instruksi-instruksi MMX sehingga dapat beroperasi pada register XMM 128 bit. Pada saat itu, SSE dan SSE2 merupakan teknologi eksklusif yang hanya terdapat pada prosesor Intel.
Teknologi SSE diterapkan pertama kali pada prosesor Intel Pentium III yang benama sandi Katmai, sehingga sering juga disebut dengan nama Katmai New Instructions (KNI). Keuntungan teknologi ini antara lain:
o Pencapaian resolusi yang lebih tinggi dan kualitas tampilan gambar yang lebih bagus pada software-software grafis.
o Kualitas yang lebih tinggi untuk aplikasi multimedia, seperti encoding dan decoding audio dan video MPEG2.
o Mengurangi beban kerja CPU untuk keperluan speech recognition.
o Meningkatkan akurasi serta respon yang lebih cepat ketika menjalankan aplikasi speech recognition
SSE2 pertama kali diterapkan pada prosesor Pentium 4 yang diperkenalkan pada tahun 2001. Jika pada SSE memiliki 70 instruksi, maka pada SSE2 memiliki tambahan 144 instruksi baru. Di sisi lain, sejak AMD merilis prosesor keluarga Atlon 64 ke pasaran, tidak lagi mengembangkan teknologi 3DNow!. AMD kembali membeli lisensi SSE2 dari Intel. Intel terus mengembangkan teknologinya, hingga pada tahun 2004, berhasil menciptakan teknologi SSE3 yang merupakan perkembangan dari SSE2. SSE3 memiliki 13 tambahan instruksi baru SIMD, atau dengan kata lain SSE3 memiliki 13 instruksi lebih banyak daripada SSE2. Tambahan instruksi baru tersebut digunakan untuk membantu pemrosesan matematika yang kompleks, grafik, proses pengkodean video, serta sinkronisasi thread. Teknologi SSE3 ini diberi nama sandi Prescott New Instruction (PNI), pertama kali diterapkan dan diperkenalkan pada revisi prosesor Prescott (golongan Pentium 4).
Pada bulan April 2005, AMD juga mulai mengaplikasikan SSE3 ke dalam prosesornya, yaitu prosesor Athlon 64 revisi E nama core Venice dan San Diego. Selain prosesor tersebut, akhirnya AMD juga mengaplikasikan teknologi SSE3 ke dalam prosesor-prosesor lain yang diproduksi berikutnya. Prosesor-prosesor tersebut antara lain:
o Athlon 64 nama core Manchester, Toledo, Orleans. Lima
o Athlon 64 X2 nama core Manchester, Toledo, Windsor, Brisbane
o Athlon 64 FX nama core Toledo, Windsor, San Diego
o Opteron nama core Venus, Troy, Athens, Denmark, Italy, Egypt, Santa Ana, Santa Rosa, Budapest, Barcelona
o Sempron nama core Palermo, Manila, Sparta, Brisbane
o Phenom nama core Toliman, Agena
o Turion 64 nama core Lanchaster, Richmon
o Turion 64 X2 nama core Taylor, Trinidad, Tyler
Dan sekarang, SSE3 telah dikembangkan menjadi SSSE3, dan diberi nama sandi Tejas New Instruction (TNI) atau Merom New Instruction (MNI). Teknologi SSSE3 tersebut sudah diterapkan pada prosesor yang menggunakan mikroarsitektur Intel Core, misalnya pada prosesor Intel Xeon 5100 series yang merupakan prosesor kelas server, dan prosesor Intel Core 2 untuk kelas desktop dan mobile. SSSE3 memiliki tambahan 16 instruksi baru yang bersifat diskrit.
SSE kependekan dari Streaming SIMD Extension
SSE2 kependekan dari Streaming SIMD Extension 2
SSE3 kependekan dari Streaming SIMD Extension 3
SSSE3 kependekan dari Supplemental Streaming SIMD Extension 3
3. EM64T
Intel EM64T (Intel® Extended Memory 64 Technology) memungkinkan prosesor untuk berjalan dengan kode 64-bit baru dan untuk mengakses memory yang lebih besar, yang memberikan performa grafis yang hebat dan kecepatan proses data yang lebih tinggi. Aplikasi media digital mendapatkan keuntungan dari Intel EM64T pada proses video dan audio kualitas tinggi dan dan juga 3D rendering.
Intel EM64T dibuat berdasarkan arsitektur AMD64. Perbedaan mendasar pada keduanya adalah pada perintah-perintah spesifik yang hanya dimiliki oleh processor Intel. Seperti teknologi Hyper-Threading (HT) atau instruksi SSE3.
IA64 adalah istilah yang digunakan oleh Intel pada arsitektur processor Intel Itanium dan Intel Itanium 2. Berbeda dengan AMD64 dan Intel EM64T yang dibuat berbasiskan arsitektur x86. IA64 hanya memiliki kompatibilitas dengan x86 yang terbatas.
• CORE SPEED
Kecepatan processor itu sendiri yaitu berkisar antara 2130-2140 MHz.
• Multiplier
Angka multiplier bekerjasama dengan bus speed menentukan berapa cepat sebuah CPU dijalankan. Multiplier 4.5 dipasangkan dengan prosesor pada bus speed 100 MHz akan menghasilkan kecepatan CPU 450 MHz (4.5 x 100). Hampir seluruh prosesor baru keluaran Intel sudah dikunci pada multipliernya sehingga hanya bisa dijalankan pada multiplier tertentu. Bus speed merupakan ukuran yang independen dan dapat diubah-ubah sehingga 4.5x100 dan 4.5x103 akan menghasilkan sebuah CPU yang berjalan pada kecepatan yang berbeda (dengan catatan CPU tersebut sanggup dijalankan pada kecepatan tersebut).
• BUS SPEED
Kecepatan Bus. Jumlah alur yang mampu dilaksanakan oleh sebuah pemproses dalam masa second. Satuan waktu ini diukur dalam unit juta arahan second yang disebut juga sebagai megahertz (MHz) atau juta kitaran second dan kebanyakan komputer memiliki bus berkecepatan diantara 100 hingga 133MHz. Sebuah bus berupaya meningkatkan prestasi komputer tetapi ia biasanya terikat dengan kelajuan pemproses. Contohnya processor Celeron menggunakan bus 66MHz, Pentium !!! 100/133MHz.
• QPI LINK
QuickPath Interconnect(QPI) adalah teknologi bus link point to point yang dikembangkan oleh Intel. QPI diimplementasikan ke semua 4 quadrant dan jika dilihat lebih mendalam, QPI memungkinkan untuk digunakan dalam konfigurasi lain dimana setiap quadrant bisa digunakan secara independen. QPI terbentuk dari dua 20-lane point to point link data dimana masing- masing berfungsi untuk arah, baik duplex maupun send / receive. QPI dikembangkan oleh Intel untuk menyaingi sistem bus yang dikembangkan oleh AMD yaitu Hyper Transport.
CACHE
Mengetahui Teknologi 'Cache' Pada Prosesor
Jika kita perhatikan spesifikasi dari sebuah prosesor maka akan menemukan suatu istilah yang dinamakan Cache. Apa itu Cache? Fungsi Cache ini memiliki peranan yang cukup penting dalam menentukan kinerja sebuah komputer. Dengan mengetahui teknologi Cache pada prosesor maka kita akan dapat meningkatkan performa komputer.
Cache dapat diartikan sebagai sebuah ruang pada prosesor yang berfungsi sebagai 'tempat penyimpanan data yang sering digunakan', efeknya performa komputer akan bekerja lebih cepat. Semakin besar Cache sebuah prosesor maka semakin cepat kinerjanya karena memberikan ruang penyimpanan yang lebih besar. Rata-rata prosesor sekarang memiliki L2 Cache yang besar, antara 2 - 8 Mb, bahkan prosesor Intel Core 2 Extreme QX9650 memiliki L2 Cache sebesar 12 Mb.Cache ini ada beberapa jenis, mulai dari Cache 1 (L1 Cache), Cache 2 (L2 Cache) hingga Cache 3 (L3 Cache). L1 Cache merupakan cache yang paling dekat dengan prosesor sehingga merupakan cara tercepat untuk mengeksekusi data.Ketika kita sedang mengoperasikan komputer maka data dari hardisk yang sering kita operasikan akan dipindahkan ke memori / RAM, dan data dari memori / RAM ini akan dipindahkan juga ke Cache pada prosesor.
Perlu diketahui, jika dilihat dari segi waktu kecepatan akses yang dilakukan oleh prosesor, data yang diambil dari hardisk merupakan yang paling lambat, diikuti oleh memori / RAM, lalu ke L3 Cache, L2 Cache dan terakhir ke L1 Cache.Sebagai perbandingan, waktu yang dibutuhkan oleh prosesor untuk mengakses data dari L2 Cache memiliki kecepatan 2 - 3 kali lipat bila dibandingkan dengan mengambil dari memori / RAM. Oleh karena itulah teknologi Cache dalam prosesor memegang peranan yang cukup penting dalam menentukan kecepatan akses data.
CPU-Z
merupakan sebuah software utility gratis yang fungsi utamanya adalah pengumpul informasi pada beberapa hardware di dalam sistem Anda. Program ini tidak membutuhkan penginstalan untuk menjalankannya, Anda hanya membutuhkan program ekstraksi file seperti Winzip atau sejenisnya untuk mengekstrak file program CPU-Z ke direktori harddisk dan jalankan .exe nya.Program ini tidak akan tersalin ke direktori-direktori Windows dengan sendiri, dan tidak akan meninggalkan jejak pada System Registry.
Beberapa fungsi dari CPU-Z ini adalah :
• Menampilkan beberapa informasi mengenai CPU Anda. Seperti nama dan nomor prosesor, core voltage, clock internal dan external, ataupun clock multiplier.
• Menampilkan informasi mengenai Motherboard, seperti menampilkan vendor pembuat, model motherboard, dan revisi. CPU-Z juga akan menampilkan model BIOS yang ada pada Motherboard bersangkutan.
• Menampilkan informasi mengenai Memory, seperti frekuensi dan timing memory sistem, dan juga akan menampilkan versi dari DirectX dan Windows.
Processor
Processor atau lebih dikenal dengan Central Processing Unit merupakan otaknya komputer. Fungsi Processor adalah menjalankan program-program yang disimpan dalam memori utama (main memory) dengan cara mengambil instruksi, menguji instruksi tersebut, dan menjalankaninstruksi satu demi satu atau fungsinya adalah menghitung, melakukan operasi logika, mengelola aliran data dengan membaca aliran data dengan membaca instruksi dari memori dan mengeksekusinya. Eksekusi processor dituntun clock. Clock membangkitkan pulsa ke processor; pada tiap tik pulsa clock processor melakukan proses kerja.
Processor terdiri dari tiga komponen, yaitu :
1. Control Unit (CU), berfungsi mengendalikan operasi yang dilaksanakan sistem komputer.
2. Arithmetic Logical Unit (ALU), berfungsi melakukan operasi aritmatika dan logika.
3. Register-register, berfungsi sebagai memori utama yang bekerja sangat cepat sebagai tempat operan-operan dari operasi yang akan dilakukan.
Komponen-komponen itu dihubungkan oleh sebuah bus. Bus ada tiga macam yaitu : Bus Alamat (Addres Bus), Bus Data (Data Bus), Bus Kendali (Control Bus).
Processor dapat dibedakan dari perbedaan jumlah data bus-nya. Misalnya pada processor 8 bit, itu berarti processor tersebut memiliki 8 data bus.
Ada beberapa produsen processor untuk PC, seperti Intel, AMD, Cyrix, dan Winchip IDT.
• NAME : INTEL CORE i3
Dari berbagai sumber informasi yang saya dapat, ada dua tipe yang diluncurkan oleh Intel i3 ini, yaitu untuk desktop processor dan mobile processor (notebook). Terkadang, banyak orang salah paham akan pengertian dari embel-embel core i3, yang berarti memiliki 3 inti core (tergantung nilai di belakang huruf i). Itu semua salah besar. Core i hanyalah sebuah penamaan saja yang diberikan untuk pabrikan processor yang diluncurkan baru-baru ini. Sampai sekarang ini inti core paling banyak hanya baru sampai sebanyak 4 inti core untuk satu processor. Hanya saja semakin ditingkatkan peforma kecepatan frekuensinya dan juga memory cache-nya yang sudah mencapai L3 cache.
Intel Core i3 untuk tipe desktop menggunakan microachitecture yang diberi codename Clarkdale, yang memilki L3 cache sebesar 4 Mb, dengan Thermal Design Power (TDP) sebesar 74 watt. Core i3 memiliki core processor sebanyak dua. Socket yang digunakan masih socket LGA 1156, sama dengan yang digunakan untuk processor Intel i5. Teknologi tambahan yang “diinjeksikan” pada processor Intel i3 ini adalah di dalam processornya sudah terdapat atau dengan kata lain sudah terintegrasi dengan GPU (Graphical Processing Unit). Jadi komputer akan tetap bisa menyala dan menghasilkan gambar tanpa adanya VGA card. Dan bahkan mungkin bisa memainkan game-game 3D tanpa perlu “kerja keras” GPU dari VGA card.
• CODE NAME : ARRANDALE
Untuk jenis Intel Core i3 yang digunakan pada notebook, ia menggunakan microarchitecture dengan codename Arrandale. Core i3 versi mobile ini memiliki L3 cache sebesar 3 Mb dan TDP yang jauh lebih kecil, yaitu hanya 35 watt. Dan tentu saja masih memiliki core processor yang sama, yaitu dua buah core dengan integrasi GPUnya. Socket yang digunakan µPGA-989. Intel Core i3 versi mobile ini spesifikasinya sama dengan Intel Core i5-4xx, namun untuk Core i3 berjalan pada clock yang lebih rendah tanpa adanya teknologi Turbo Boost yang dimiliki oleh Intel Core i5.
• PACKAGE : SOCKET 1156 LGA
LGA 1156, bersama dengan LGA 1366, LGA 775 dirancang untuk menggantikan. LGA 1156 sangat berbeda dari LGA 775. LGA 775 prosesor tersebut dihubungkan dengan sebuah Northbridge menggunakan Front Side Bus. Dengan, LGA 1156 yang secara tradisional fitur Northbridge terintegrasi ke dalam prosesor. The LGA 1156 socket memungkinkan koneksi berikut yang akan dibuat dari prosesor untuk keseluruhan sistem:
1. PCI-Express 2.0 x16 untuk berkomunikasi dengan kartu grafis. Beberapa prosesor mengizinkan sambungan ini akan dibagi menjadi dua x8 saluran untuk menghubungkan dua kartu grafis. Beberapa produsen motherboard menggunakan chip Nvidia NF200 untuk memungkinkan untuk kartu grafis lebih untuk digunakan.
2. FDI untuk komunikasi dengan PCH. Ini terdiri dari dua koneksi DisplayPort.
3. Dua saluran memori untuk berkomunikasi dengan SDRAM DDR3. Didukung memori clock speed akan tergantung pada prosesor.
4. DMI untuk komunikasi dengan Platform Controller Hub. Ini terdiri dari koneksi x4 PCI-Express 2.0.
• TECHNOLOGY : 32NM
32 nanometer (nm) yang merupakan terobosan terbaru Intel. Prosesor terbaru dari jajaran Intel Core 2010, yakni Intel Core i3, diproduksi menggunakan proses 32nm yang juga menggunakan transistor high-k metal gate generasi kedua Intel. Teknik tersebut, bersama dengan beberapa inovasi lainnya, menghasilkan kecepatan komputer yang lebih tinggi namun tetap hemat energi.
Technology 32m maksudnya adalah tekhnologi processor itu sendiri. Processor ini menggunakan teknologi berbasis 32nm. Dari namanya, core processor ini menyatukan semua transistor sehingga berukuran 32nm. Teknologi ini akan menarik crystal grid silisium secara alami. Ruang gerak load carries akan lebih besar sehingga mempercepat switching transistor. Selain itu, lebih banyak transistor yang dapat disatukan pada sebuah chip. Efeknya, processor baru ini lebih kencang, sekaligus memiliki efisiensi energi yang lebih baik.
• SPECIFICATION : INTEL(R) CORE(TM) i3 CPU M 330 @ 2.31 GHz
Spesifikasi jenis prossesor Intel Core i3 CPU dan kecepatan prossesor 2.13 GHz
• FAMILY/MODEL : 6/5
Ini untuk menunjukan suku dari prosessor dari yg kita punya.
• INSTRUCTIONS : MMX, SSE (1, 2, 3 ,3S, 4,.1, 4.2), EM64T, VT-x
1. MMX
Sebenarnya MMX adalah sebuah teknologi hasil karya perusahaan Intel. Pada awalnya, istilah MMX dikabarkan merupakan kependekan dari MultiMedia eXtension atau Multiple Math atau Matrix Math eXtension. Namun pihak Intel secara resmi menolak pengertian tersebut, dan mengatakan bahwa MMX bukan singkatan apapun juga. MMX adalah trademarked (cap/merk dagang) Intel, yang mengandung pengertian atas peningkatan prosesor dalam kompresi & dekompresi video, manipulasi gambar, enkripsi, pemrosesan Input/Output.
MMX memang sebuah teknologi yang secara lengkap disebut dengan nama Intel MMX Technology. MMX merupakan sebuah perluasan instruksi mikroprosesor yang membantu proses perhitungan pada beberapa aplikasi, yaitu aplikasi multimedia, game, editor gambar dua dimensi, kompresi/ dekompresi, enkripsi, dan aplikasi lainnya.
Multimedia adalah penggabungan atau penyajian teks, suara, gambar, animasi dan video dengan menggunakan tool (alat bantu) dan link (koneksi) agar pengguna komputer dapat bernavigasi, berinteraksi, berkarya dan berkomunikasi. Multimedia banyak digunakan untuk game dan dunia hiburan. Tetapi, belakangan ini sering dimanfaatkan juga untuk pengajaran dan pelatihan (pendidikan) dan untuk dunia bisnis, misalnya media untuk menampilkan profil perusahaan, profil produk, media promosi dan sebagaimya.
Teknologi MMX dirancang dan dipatenkan oleh Intel Corporation. Diperkenalkan pertama kali pada bulan Januari tahun 1997 yang diterapkan pada prosesor Pentium yang kemudian disebut dengan istilah „Pentium with MMX Technology‟. AMD pun tanggap terhadap pemunculan teknologi ini, dan mulai mengadopsinya untuk dimasukkan ke dalam prosesor produk berikutnya. Pada saat itu, dalam hal teknologi, AMD memang kalah dibanding Intel.
MMX sendiri sebenarnya adalah sekumpulan instruksi SIMD. Dengan penerapan SIMD, memungkinkan chip prosesor mengeksekusi perintah-perintah yang berulang-ulang atau yang paralel secara cepat, terutama ketika prosesor menjalankan perintah yang berhubungan dengan video, audio, grafik, dan animasi. Secara teknis, dijelaskan bahwa ke dalam rancangan teknologi MMX ini, Intel menambahkan delapan register baru ke dalam arsitektur prosesornya. Register tersebut adalah MM0 hingga MM7. Kenyataannya, register baru ini adalah nama lain dari stack register FPU x87 yang sudah ada.
SIMD kependekan dari Single Instruction Multiple Data. Salah satu perusahaan pembuat prosesor yang secara luas telah menerapkan SIMD adalah Intel Corporation. Intel memanfaatkan SIMD ini dalam teknologi MMX, ciptaannya. Teknologi MMX sendiri lebih banyak berperan dalam peningkatan/perbaikan aspek multimedia. Cara kerja SIMD dapat diilustrasikan sebagai berikut:
Misalkan ingin mengubah jelas-tidaknya (gelap-terangnya) suatu gambar yang tampil pada layar monitor, salah satu caranya adalah mengatur/mengubah nilai brightness-nya. Pengubahan nilai brightness, berarti melibatkan pengubahan nilai tiga warna dasar, yaitu merah, hijau, dan biru, karena warna gambar pada layar monitor selalu ditentukan oleh porsi perpaduan ketiga warna ini.
Nilai ketiga warna tersebut akan dibaca dari memori. Nilai-nilai inilah yang akan diubah, ditambah atau dikurangi, sehingga diperoleh nilai baru yang kemudian ditulis balik ke memori. Karena gambar ini disusun dari pixel, tentu datanya akan berjumlah banyak berbentuk matriks atau vektor.
Prosesor SIMD akan menganggap data tadi satu blok. Prosesor SIMD akan memanggil sejumlah data (satu blok data tadi) hanya dalam sekali instruksi. Cara semacam ini dapat mengurangi waktu pemanggilan, dan lebih efisien dibandingkan harus memanggil satu per satu dengan instruksi berkali-kali secara berseri (individual) dari data yang ada, seperti ditunjukkan oleh desain prosesor tradisional. Perhatikan pula dua contoh berikut:
o Cara pertama: Pemanggilan/instruksi berkali-kali secara seri, misalnya “Ambillah data pixel ini, kemudian data pixel itu, kemudian data pixel berikutnya”
o Cara kedua: Dengan menggunakan prosesor SIMD, pemanggilan ini akan dilakukan dengan instruksi tunggal, yaitu “Ambillah kumpulan pixel-pixel itu”. Kata kumpulan ini menyatakan variasi dari sekumpulan data ke sekumpulan data lagi.
Cara yang kedua dapat mengurangi waktu pemanggilan (hemat waktu) dibandingkan cara pertama.
Set-set instruksi umumnya terdiri satu set penuh dari instruksi-instruksi vektor, seperti perkalian, invers, dan lainnya. Hal ini sangat berguna, khususnya untuk pemrosesan grafik tiga dimensi.
2. SSE (1, 2, 3 ,3S, 4,.1, 4.2)
AMD terus mengembangkan teknologi 3DNow! Sementara itu, Intel terus mengembangkan MMX-nya. Kurang lebih dua tahun kemudian, Intel menghasilkan teknologi baru yang disebutnya SSE, yang merupakan hasil pengembangan dan penyempurnaan dari teknologi MMX. SSE merupakan set pengembangan yang lebih besar dari instruksi SIMD, dengan dukungan floating point 32 bit dan penambahan set register-register vektor 128 bit, yang memudahkan operasi SIMD dan FPU (Floating Point Unit) dalam waktu yang bersamaan.
Teknologi SSE diperkenalkan pertama kali pada bulan Februari 1999. Sampai sekarang, sebagian besar prosesor modern dilengkapi teknologi SSE. Teknologi ini oleh Intel juga dilisensikan ke perusahaan prosesor lainnya, misalnya ke AMD dan Cyrix/VIA.
Ke dalam SSE versi pertama, ditambahkan 70 instruksi baru yang digunakan untuk pemrosesan grafik dan suara yang lebih baik daripada yang disediakan oleh instruksi MMX. Selain menambahkan kemampuan kalkulasi pemrosesan MMX yang hanya dapat menangani bilangan integer, SSE juga menambahkan kemampuan kalkulasi terhadap bilangan floating-point, dan menggunakan unit SSE terpisah daripada menggunakan FPU yang sama seperti yang terjadi pada MMX.
SSE dikembangkan lagi menjadi SSE2, yang juga mengembangkan instruksi-instruksi MMX sehingga dapat beroperasi pada register XMM 128 bit. Pada saat itu, SSE dan SSE2 merupakan teknologi eksklusif yang hanya terdapat pada prosesor Intel.
Teknologi SSE diterapkan pertama kali pada prosesor Intel Pentium III yang benama sandi Katmai, sehingga sering juga disebut dengan nama Katmai New Instructions (KNI). Keuntungan teknologi ini antara lain:
o Pencapaian resolusi yang lebih tinggi dan kualitas tampilan gambar yang lebih bagus pada software-software grafis.
o Kualitas yang lebih tinggi untuk aplikasi multimedia, seperti encoding dan decoding audio dan video MPEG2.
o Mengurangi beban kerja CPU untuk keperluan speech recognition.
o Meningkatkan akurasi serta respon yang lebih cepat ketika menjalankan aplikasi speech recognition
SSE2 pertama kali diterapkan pada prosesor Pentium 4 yang diperkenalkan pada tahun 2001. Jika pada SSE memiliki 70 instruksi, maka pada SSE2 memiliki tambahan 144 instruksi baru. Di sisi lain, sejak AMD merilis prosesor keluarga Atlon 64 ke pasaran, tidak lagi mengembangkan teknologi 3DNow!. AMD kembali membeli lisensi SSE2 dari Intel. Intel terus mengembangkan teknologinya, hingga pada tahun 2004, berhasil menciptakan teknologi SSE3 yang merupakan perkembangan dari SSE2. SSE3 memiliki 13 tambahan instruksi baru SIMD, atau dengan kata lain SSE3 memiliki 13 instruksi lebih banyak daripada SSE2. Tambahan instruksi baru tersebut digunakan untuk membantu pemrosesan matematika yang kompleks, grafik, proses pengkodean video, serta sinkronisasi thread. Teknologi SSE3 ini diberi nama sandi Prescott New Instruction (PNI), pertama kali diterapkan dan diperkenalkan pada revisi prosesor Prescott (golongan Pentium 4).
Pada bulan April 2005, AMD juga mulai mengaplikasikan SSE3 ke dalam prosesornya, yaitu prosesor Athlon 64 revisi E nama core Venice dan San Diego. Selain prosesor tersebut, akhirnya AMD juga mengaplikasikan teknologi SSE3 ke dalam prosesor-prosesor lain yang diproduksi berikutnya. Prosesor-prosesor tersebut antara lain:
o Athlon 64 nama core Manchester, Toledo, Orleans. Lima
o Athlon 64 X2 nama core Manchester, Toledo, Windsor, Brisbane
o Athlon 64 FX nama core Toledo, Windsor, San Diego
o Opteron nama core Venus, Troy, Athens, Denmark, Italy, Egypt, Santa Ana, Santa Rosa, Budapest, Barcelona
o Sempron nama core Palermo, Manila, Sparta, Brisbane
o Phenom nama core Toliman, Agena
o Turion 64 nama core Lanchaster, Richmon
o Turion 64 X2 nama core Taylor, Trinidad, Tyler
Dan sekarang, SSE3 telah dikembangkan menjadi SSSE3, dan diberi nama sandi Tejas New Instruction (TNI) atau Merom New Instruction (MNI). Teknologi SSSE3 tersebut sudah diterapkan pada prosesor yang menggunakan mikroarsitektur Intel Core, misalnya pada prosesor Intel Xeon 5100 series yang merupakan prosesor kelas server, dan prosesor Intel Core 2 untuk kelas desktop dan mobile. SSSE3 memiliki tambahan 16 instruksi baru yang bersifat diskrit.
SSE kependekan dari Streaming SIMD Extension
SSE2 kependekan dari Streaming SIMD Extension 2
SSE3 kependekan dari Streaming SIMD Extension 3
SSSE3 kependekan dari Supplemental Streaming SIMD Extension 3
3. EM64T
Intel EM64T (Intel® Extended Memory 64 Technology) memungkinkan prosesor untuk berjalan dengan kode 64-bit baru dan untuk mengakses memory yang lebih besar, yang memberikan performa grafis yang hebat dan kecepatan proses data yang lebih tinggi. Aplikasi media digital mendapatkan keuntungan dari Intel EM64T pada proses video dan audio kualitas tinggi dan dan juga 3D rendering.
Intel EM64T dibuat berdasarkan arsitektur AMD64. Perbedaan mendasar pada keduanya adalah pada perintah-perintah spesifik yang hanya dimiliki oleh processor Intel. Seperti teknologi Hyper-Threading (HT) atau instruksi SSE3.
IA64 adalah istilah yang digunakan oleh Intel pada arsitektur processor Intel Itanium dan Intel Itanium 2. Berbeda dengan AMD64 dan Intel EM64T yang dibuat berbasiskan arsitektur x86. IA64 hanya memiliki kompatibilitas dengan x86 yang terbatas.
• CORE SPEED
Kecepatan processor itu sendiri yaitu berkisar antara 2130-2140 MHz.
• Multiplier
Angka multiplier bekerjasama dengan bus speed menentukan berapa cepat sebuah CPU dijalankan. Multiplier 4.5 dipasangkan dengan prosesor pada bus speed 100 MHz akan menghasilkan kecepatan CPU 450 MHz (4.5 x 100). Hampir seluruh prosesor baru keluaran Intel sudah dikunci pada multipliernya sehingga hanya bisa dijalankan pada multiplier tertentu. Bus speed merupakan ukuran yang independen dan dapat diubah-ubah sehingga 4.5x100 dan 4.5x103 akan menghasilkan sebuah CPU yang berjalan pada kecepatan yang berbeda (dengan catatan CPU tersebut sanggup dijalankan pada kecepatan tersebut).
• BUS SPEED
Kecepatan Bus. Jumlah alur yang mampu dilaksanakan oleh sebuah pemproses dalam masa second. Satuan waktu ini diukur dalam unit juta arahan second yang disebut juga sebagai megahertz (MHz) atau juta kitaran second dan kebanyakan komputer memiliki bus berkecepatan diantara 100 hingga 133MHz. Sebuah bus berupaya meningkatkan prestasi komputer tetapi ia biasanya terikat dengan kelajuan pemproses. Contohnya processor Celeron menggunakan bus 66MHz, Pentium !!! 100/133MHz.
• QPI LINK
QuickPath Interconnect(QPI) adalah teknologi bus link point to point yang dikembangkan oleh Intel. QPI diimplementasikan ke semua 4 quadrant dan jika dilihat lebih mendalam, QPI memungkinkan untuk digunakan dalam konfigurasi lain dimana setiap quadrant bisa digunakan secara independen. QPI terbentuk dari dua 20-lane point to point link data dimana masing- masing berfungsi untuk arah, baik duplex maupun send / receive. QPI dikembangkan oleh Intel untuk menyaingi sistem bus yang dikembangkan oleh AMD yaitu Hyper Transport.
CACHE
Mengetahui Teknologi 'Cache' Pada Prosesor
Jika kita perhatikan spesifikasi dari sebuah prosesor maka akan menemukan suatu istilah yang dinamakan Cache. Apa itu Cache? Fungsi Cache ini memiliki peranan yang cukup penting dalam menentukan kinerja sebuah komputer. Dengan mengetahui teknologi Cache pada prosesor maka kita akan dapat meningkatkan performa komputer.
Cache dapat diartikan sebagai sebuah ruang pada prosesor yang berfungsi sebagai 'tempat penyimpanan data yang sering digunakan', efeknya performa komputer akan bekerja lebih cepat. Semakin besar Cache sebuah prosesor maka semakin cepat kinerjanya karena memberikan ruang penyimpanan yang lebih besar. Rata-rata prosesor sekarang memiliki L2 Cache yang besar, antara 2 - 8 Mb, bahkan prosesor Intel Core 2 Extreme QX9650 memiliki L2 Cache sebesar 12 Mb.Cache ini ada beberapa jenis, mulai dari Cache 1 (L1 Cache), Cache 2 (L2 Cache) hingga Cache 3 (L3 Cache). L1 Cache merupakan cache yang paling dekat dengan prosesor sehingga merupakan cara tercepat untuk mengeksekusi data.Ketika kita sedang mengoperasikan komputer maka data dari hardisk yang sering kita operasikan akan dipindahkan ke memori / RAM, dan data dari memori / RAM ini akan dipindahkan juga ke Cache pada prosesor.
Perlu diketahui, jika dilihat dari segi waktu kecepatan akses yang dilakukan oleh prosesor, data yang diambil dari hardisk merupakan yang paling lambat, diikuti oleh memori / RAM, lalu ke L3 Cache, L2 Cache dan terakhir ke L1 Cache.Sebagai perbandingan, waktu yang dibutuhkan oleh prosesor untuk mengakses data dari L2 Cache memiliki kecepatan 2 - 3 kali lipat bila dibandingkan dengan mengambil dari memori / RAM. Oleh karena itulah teknologi Cache dalam prosesor memegang peranan yang cukup penting dalam menentukan kecepatan akses data.
Kamis, 21 Oktober 2010
CPU
CPU
Bagian-bagian di dalam komponen CPU adalah :
1. Processor berfungsi untuk memproses data atau sebagai otak dari suatu sistem komputer.
2. Hard disk berfungsi sebagai penyimpanan data.
3. ROM berfungsi sebagai penyimpanan data dalam proses booting .
4. South bridge berfungsi sebagai penghubung semua inputan.
5. North bridge berfungsi sebagai penghubung processor, RAM, dan VGA.
6. Ports PS2 berfungsi untuk menghubungkan mouse dan keyboard.
7. Ports paralel berfungsi untuk menghubungkan printer dan scanner.
8. Ports serial berfungsi untuk menghubungkan ke moniter.
9. Ports fire wire berfungsi sama seperti ports USB.
10. Ports USB berfungsi untuk menghubungkan ke USB.
11. Ports RJ45 berfungsi untuk menghubungkan ke LAN atau internet.
12. Ports Audio berfungsi untuk menghubungkan ke audio.
13. Slot PCI berfungsi untuk menghubungkan sound card, TV tunner, modem, dll.
14. Slot AGP berfungsi untuk menghubungkan VGA.
15. Slot DIM berfungsi untuk menghubungkan RAM.
16. Slot supply berfungsi untuk menyuplai listrik.
17. Kabel IDE berfungsi untuk menghubungkan ke hard disk atau floopy disk.
18. Kabel SATA berfungsi untuk menghubungkan ke hard disk SATA.
19. Baterai Cmos berfungsi untuk menyuplai listrik ke ROM.
20. Slot LIT berfungsi untuk menghubungkan lampu-lampu indikator yang ada di CPU.
21. Socket berfungsi untuk menghubungkan dari power supply ke komponen-komponen komputer.
Bagian-bagian di dalam komponen CPU adalah :
1. Processor berfungsi untuk memproses data atau sebagai otak dari suatu sistem komputer.
2. Hard disk berfungsi sebagai penyimpanan data.
3. ROM berfungsi sebagai penyimpanan data dalam proses booting .
4. South bridge berfungsi sebagai penghubung semua inputan.
5. North bridge berfungsi sebagai penghubung processor, RAM, dan VGA.
6. Ports PS2 berfungsi untuk menghubungkan mouse dan keyboard.
7. Ports paralel berfungsi untuk menghubungkan printer dan scanner.
8. Ports serial berfungsi untuk menghubungkan ke moniter.
9. Ports fire wire berfungsi sama seperti ports USB.
10. Ports USB berfungsi untuk menghubungkan ke USB.
11. Ports RJ45 berfungsi untuk menghubungkan ke LAN atau internet.
12. Ports Audio berfungsi untuk menghubungkan ke audio.
13. Slot PCI berfungsi untuk menghubungkan sound card, TV tunner, modem, dll.
14. Slot AGP berfungsi untuk menghubungkan VGA.
15. Slot DIM berfungsi untuk menghubungkan RAM.
16. Slot supply berfungsi untuk menyuplai listrik.
17. Kabel IDE berfungsi untuk menghubungkan ke hard disk atau floopy disk.
18. Kabel SATA berfungsi untuk menghubungkan ke hard disk SATA.
19. Baterai Cmos berfungsi untuk menyuplai listrik ke ROM.
20. Slot LIT berfungsi untuk menghubungkan lampu-lampu indikator yang ada di CPU.
21. Socket berfungsi untuk menghubungkan dari power supply ke komponen-komponen komputer.
Langganan:
Postingan (Atom)
